LR、LFR、ZKLN、ZKLF系列轴承-无锡钦盈机械有限公司2018年11月16日讯　轴承游隙和配置的选择是电机设计中极为重要的一环，不清楚轴承的性能而选择的方案，很可能是一种失败的设计。不同的运行工况，对于轴承的要求会有所不同，有必要对轴承方面的知识进行一些学习和探讨。

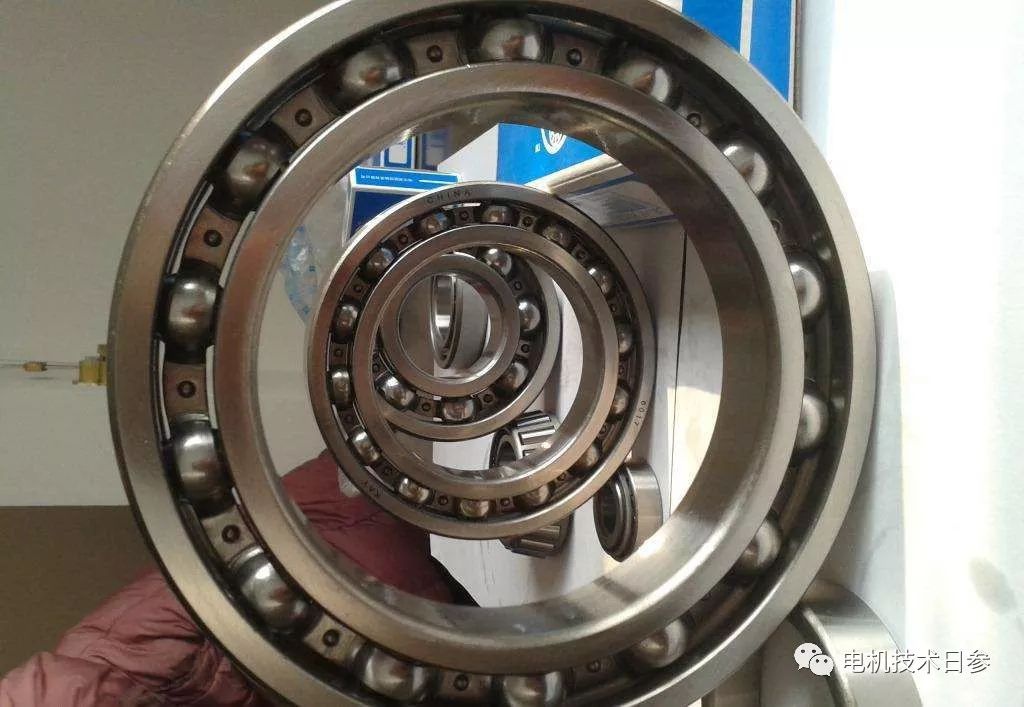

深沟球轴承各种游隙之间的关系

轴承工作游隙计算按式（1） ，轴承工作游隙的选定,从理论上讲,在轴承平稳运转状态下，略带点负工作游隙时，轴承使用寿命最长。

△=△0-Δfi-δf0-δt+δw …………………（1）

式（1）中：

△0——原始游隙

Δfi——内圈与轴配合引起的游隙减小量

δf0——外圈与外壳配合引起的游隙减小量

δt——由内外圈温差引起的游隙减小量

δw——由载荷引起的游隙增加量

关于轴承润滑脂

轴承润滑的目的是以一层薄的油膜将滚动体和滚动面分开，运转时在滚动面形成均匀的润滑油膜，从而减少轴承内部摩擦及和每个元件磨损，防止烧结。 良好的润滑是轴承工作的必要条件，分析轴承损坏的原因表明，40﹪左右的轴承损坏都与润滑不良有关。润滑的方法，分为脂润滑和油润滑。

● 脂润滑具有充填一次润滑脂后长时间不需要补充的优点，而且密封结构较简单，因此被广泛使用。润滑脂是以润滑油为基础油，掺入亲油性强的固体稠化剂混合而成的半固体状润滑剂，为提高某些特性，还加有各类添加剂。

● 油润滑，常有循环油润滑、喷射润滑、油雾润滑。轴承的润滑油一般以氧化稳定性及防锈性好，油膜强度高的精制矿物油为主，但也常使用各种合成油。

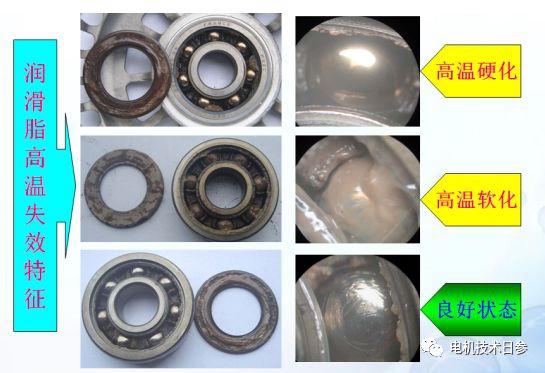

轴承润滑脂高温失效特征图片

电机轴承配置

电机的转动部件（如主轴）的轴承配置，通常需要用两套轴承来支承，并将转动部分相对于机器的固定部分（如轴承座）作径向和轴向定位。根据不同的应用条件，如负荷、所需的旋转精度和对成本的要求，轴承配置可包括以下几种方式：

●固定端和浮动端的轴承配置

●预调整的轴承配置（两端固定）

●“浮动式”的细承配置（两端浮动）

固定端和浮动端的轴承配置

固定端轴承在轴的一端作径向支承，同时作两个方向的轴向定位。因此固定端轴承必须同时固定在轴和轴承座上。适合用在固定端的轴承是能够承受联合负荷的径向轴承，如深沟球细承、双列或配对单列角接触球轴承、自调心球轴承、球面和滚子轴承或配组的圆锥滚子轴承。只能承受纯径向负荷的径向轴承，如其中一个套圈不带挡边的固柱滚子轴承，与另一个其它类型轴承（如深沟球轴承、四点接触球轴承或双向推力轴承等）成组使用时，也可以用在固定端。在这种配置中，另一个轴承只用作两个方向的轴向定位，在轴承座中必须留有一定的径向自由度（即与轴承座应预留间隙）。

浮动端轴承在轴的另一端仅作径向支承，并必须允许轴具有一定的轴向位移，使轴承之间不会产生相互的作用力，例如当轴承因受热而膨胀，轴向位移可在某些类型轴承内部实现。轴向位移他可以发生在其中一个轴承圈与其相连接的部件之间，最好在外圈与轴承座孔之间。

固定端和浮动端的轴承配置有很多不同的组合，以下是一些较常用的组合。对于刚性的轴承配置，应采用轴向位移能在轴承内实现的组合，例如：

（1）深沟球轴/圆柱滚子轴承

（2）双列角接触球轴承/圆柱滚子轴承

（3）配对单列圆锥滚子轴/圆柱滚子轴承

（4）NUP型圆柱滚子轴承/NU型圆柱滚子轴承

（5）NU型圆柱滚子轴承+四点接触球轴承/NU型圆柱滚子轴承

以上的组合，必须把轴与轴承座之间的角度误差减到最小。如果应用情况不允许，建议使用能承受更大角度误差的自调心轴承的组合，例如：

（1）自调心球轴承/CARB圆环滚子轴承

（2）球面滚子轴/CARB圆环滚子轴承

这些配置能承受一定的角度误差和轴向位移，并可以避免在轴系中产生内部轴向力。
