LR、LFR、ZKLN、ZKLF系列轴承：全连续五机架冷轧机中间辊轴承装机时出现的问题

LR、LFR、ZKLN、ZKLF系列轴承-无锡钦盈机械有限公司2018年12月5日讯　六辊五连轧是国内先进的冷轧机，该轧机轧制速度为1200m/min，带钢厚度为0.15-0.55mm，带钢宽度为700-1100mm，轧制力为1500T。随机辊系轴承为美国TIMKEN公司提供，技术工程师和生产、销售部门领导多次与该公司工程师及生产与采购等相关部门领导进行技术交流与沟通，由轴承为其进行全线（支撑辊、中间辊、工作辊）国产替代。

该批轴承在现场装机过程中，工作辊轴承：A7B86D/20-21D-2RS（φC×φE×190.5。）出现轴承装配高度尺寸不统一，图纸要求高度尺寸是：190.5（+1.422-1.011），该批轴承实际交货高度尺寸是：192mm、190mm、192.5mm、191mm等等；这样的批量尺寸安装困难，不利于以后的轴承维护工作。

图一

图二

图三

图四

图五

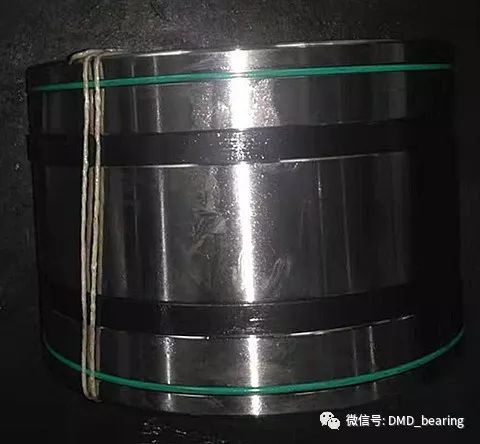

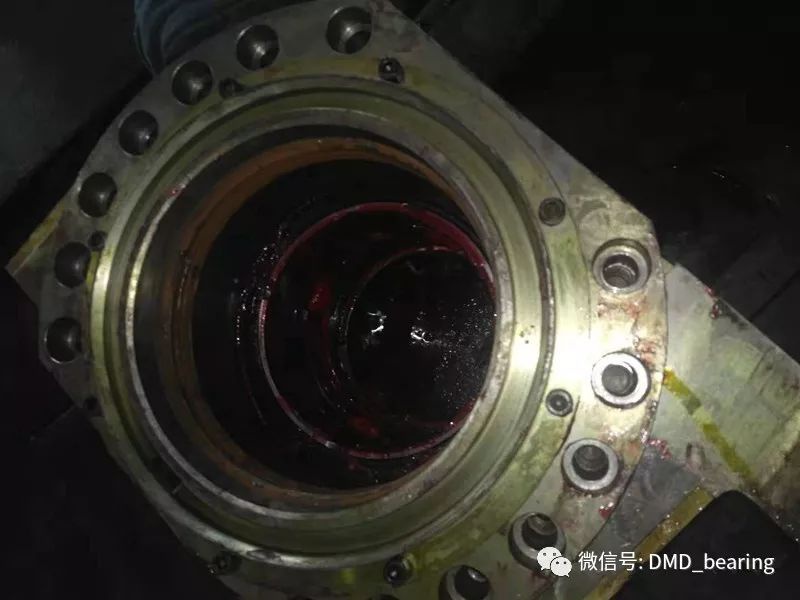

图一是轴承拆包后原始状态，钢厂装配工是在图五状态下轴向夹紧测量轴承高度，在这种状态下轴承轴向是不可能夹紧的，测量装配高度尺寸散差2.5mm就不足为奇。

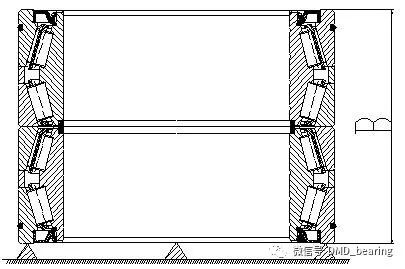

正确的测量方法是：把成套轴承轴向立起来平放，用三个等高的垫块均布120°把整套轴承垫起来后再测量轴承的装配高度，见下图；

图六

采用图六方式测量成套轴承B高度尺寸：190.2mm，190.3mm，190.26mm，190.3mm等等，通过测量该批轴承高度散差在0.1mm之间，完全符合图纸要求。

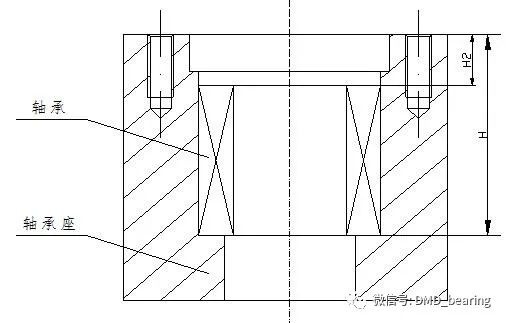

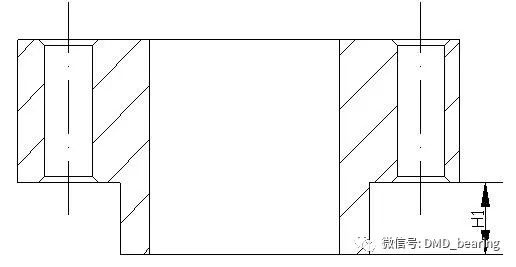

使用深度尺检测轴承端盖止口高度尺寸，检测位置见图五；H2处尺寸是：65.2mm，67.5mm，67mm，66.5mm等等。止口高度尺寸散差是2.5mm，这样的散差是不符合轴承的装机要求，这样的端盖止口尺寸也无法使端盖互换使用。

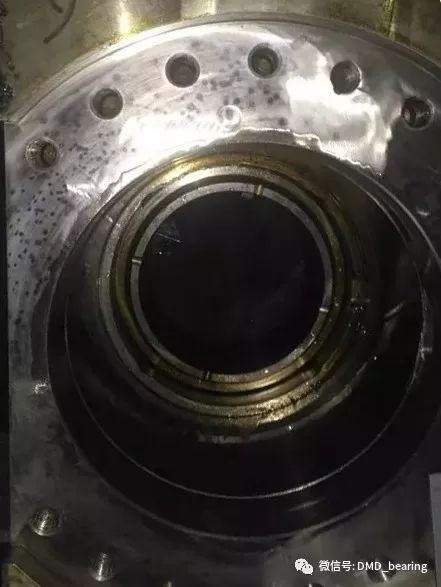

配合装配工人安装轴承，见上图四；安装合格后检测H2高度尺寸：66.2mm，66.5mm，66.3mm，67mm等等；H2高度散差是0.8mm，平行差0.3mm，通过数据分析说明轴承座深度尺寸散差和平行差没有到到图纸要求。

通过现场调配端盖和采用加垫片方式，并用百分表检测每个轴承座H2处平行差达到0.05mm的装机要求，使每个轴承座都达到装配要求，轴承座上口状态见图三，安装合格后的轴承座见上图二。

以上装机轴承座和端盖是新定制到货产品，通过以上检测数据说明轴承的加工是符合图纸要求的，轴承座和端盖尺寸达不到轴承装机要求的，轴承座上口到挡肩的平行差如果不进行调整将是使轴承损坏的第一根源。

建议：

客户在新轴承座及配件到厂后要按图纸检查轴承座内孔尺寸公差，轴承座上口平面到挡肩平行差，公差控制在0.05mm以内，轴承端盖止口尺寸要尽可能达到互换使用，新轴承到货检测装配高度要按图六方式检测高度尺寸公差。
