LR、LFR、ZKLN、ZKLF系列轴承:轴承的力矩、负荷及寿命计算公式及方法
发布时间:2018-12-12 23:00:00 点击:
LR、LFR、ZKLN、ZKLF系列轴承-无锡钦盈机械有限公司2018年12月12日讯 注释:使一轴承套圈或垫圈相对于另一固定的套圈或垫圈开始旋转所需的力矩。
2.旋转力矩 英文:runningtorque
注释:当一个轴承套圈或垫圈旋转时,阻止另一套圈或垫圈运动所需的力矩。
3.径向负荷 英文:radialload
注释:作用于垂直轴承轴心线方向的负荷。
4.轴向负荷 英文:axialload
注释:作用于平行轴承轴心线方向的负荷。
5.静负荷 英文:staticload
注释:当轴承套圈或垫圈的相对旋转速度为零时(向心或推力轴承)或当滚动元件在滚动方向无运动时(直线轴承),作用在轴承上的负荷。
6.动负荷 英文:dynamicload
注释:当轴承套圈或垫圈相对旋转时(向心或推力轴承)或当滚动元件在滚动方向运动时(直线轴承),作用在轴承上的负荷。
7.当量负荷 英文:equivalentload
注释:计算理论负荷用的一般术语,在特定的场合,轴承在该理论负荷作用下如同承受了实际负荷。
8.径向(轴向)基本额定静负荷 英文:basicstaticradial(axial)loadrating
注释:与滚动体及滚道的总永久变形量相对应的径向静负荷(中心轴向静负荷)。如果在零负荷下,滚子与滚道(滚子轴承)为或假定为正常母线(全线接触)时,在最大接触应力下,滚动体与滚道接触处产生的总永久变形量为滚动体直径的0.0001倍。对单列角接触轴承,径向额定负荷为引起轴承套圈彼此相对纯径向位移的负荷的径向分量。
9.径向(轴向)基本额定动负荷 英文:basicdynamicradial(axial)loadrating
注释:恒定的径向负荷(恒定的中心轴向负荷),在该负荷下,滚动轴承理论上可以经受1百万转的基本额定寿命。对单列角接触轴承,该径向额定负荷为引起轴承套圈彼此相对纯径向位移的负荷的分量。
10.寿命(指一套轴承的) 英文:life
注释:轴承的一个套圈或一个垫圈或一个滚动体的材料首次出现疲劳扩展之前,一个套圈或一个垫圈相对于另一个套圈或一个垫圈的转数。寿命还可用在给定恒定转速下的运转小时数来表示。
11.可靠性(指轴承寿命的) 英文:reliability
注释:在同一条件下运转的一组近于相同的滚动轴承期望达到或超过某一规定寿命的轴承的百分数。一套轴承的可*性为此轴承达到或超过规定寿命的概率。
12.额定寿命 英文:ratinglife
注释:以径向基本额定动负荷或轴向基本额定动负荷为基础的寿命的预测值。
13.基本额定寿命 英文:basicratinglife
注释:与90%可*性关联的额定寿命。
14.寿命系数 英文:lifefactor
注释:为了得到与给定额定寿命相应的基本额定径向动负荷或基本额定轴向动负荷,适用于当量动负荷的修正系数。
15.带座轴承 英文:plummerblock
注释:向心轴承与座组合在一起的一种组件,在与轴承轴心线平行的支撑表面上有供安装螺钉的底板。
16.立式座 英文:plummerblockhousing
注释:装滚动轴承用座。
17.凸缘座 英文:flangedhousing
注释:有径向凸缘及在与轴承轴心线垂直的支承表面上有供其安装用的螺钉孔的一种座。
18.紧定套 英文:adaptersleeve
注释:有圆柱形内孔的轴向开口的套筒,其外表面为圆锥形且小端有外螺纹。用于将有锥孔的轴承安装(用锁紧螺母及锁紧垫圈)在有圆柱形外表面的轴上。
19.退卸套 英文:withdrawalsleeve
注释:有圆柱形内孔轴向开口的套筒,其外表面为圆锥形且大端有外螺纹。用于将有锥孔的轴承在圆柱形外表面的轴上安装或拆卸(用螺母)。
20.锁紧螺母 英文:locknut
注释:有圆柱形外表面及轴向槽的螺丝母,用锁紧垫圈的一个外爪及环形板手将螺母锁紧。用于滚动轴承轴向定位。
21.锁紧垫圈 英文:lockwasher
22.偏心套 英文:eccentriclockingcollar
23.同心套 英文:concentriclockingcollar
注释:安装在外球面轴承宽内圈上的钢圈,有顶丝旋入内圈上的孔里并与轴接触。轴承寿命的计算公式及方法
1、基本额定寿命和基本额定动负荷
(1)寿命
滚动轴承任一元件的材料首次出现疲劳点蚀前的总转数或在某一给定的恒定转速下的运转小时数。
(2)基本额定寿命
一批型号相同的轴承,在相同的运转条件下,其中90%在疲劳点蚀前能运转的总转数或在给定转速下所能运转的总工作时数。其可靠度为90%,以符号L10或Lh10表示。
(3)基本额定动负荷
轴承的基本额定寿命为一百万(106)转时所能承受的最大负荷为轴承的基本额定动负荷,以Cr表示。
在基本额定动载荷作用下,轴承可以转106转而不发生点蚀失效的可靠度为90%。
纯径向载荷——向心轴承
基本额定动载荷C 纯轴向载荷——推力轴承
指引起套圈间产生相对径向位移时载荷的径向分量——角接触球轴承和圆锥滚子轴承
2、当量动载荷
定义:将实际载荷转换为作用效果相当并与确定基本额定动载荷的载荷条件相一致的假想载荷,该假想载荷称为当量动载荷P。
理解为:在当量动载荷P作用下的轴承寿命与实际联合载荷作用下的轴承寿命相同
(1)对只能承受径向载荷R的轴承(N、NA轴承)
P=R
(2)对只能承受轴向载荷A的轴承(推力球(5)和推力滚子(8))
P=A
(3)同时受径向载荷R和轴向载荷A的轴承
P=XR+YA
X——径向载荷系数,Y——轴向载荷系数,X、Y——见表14.13

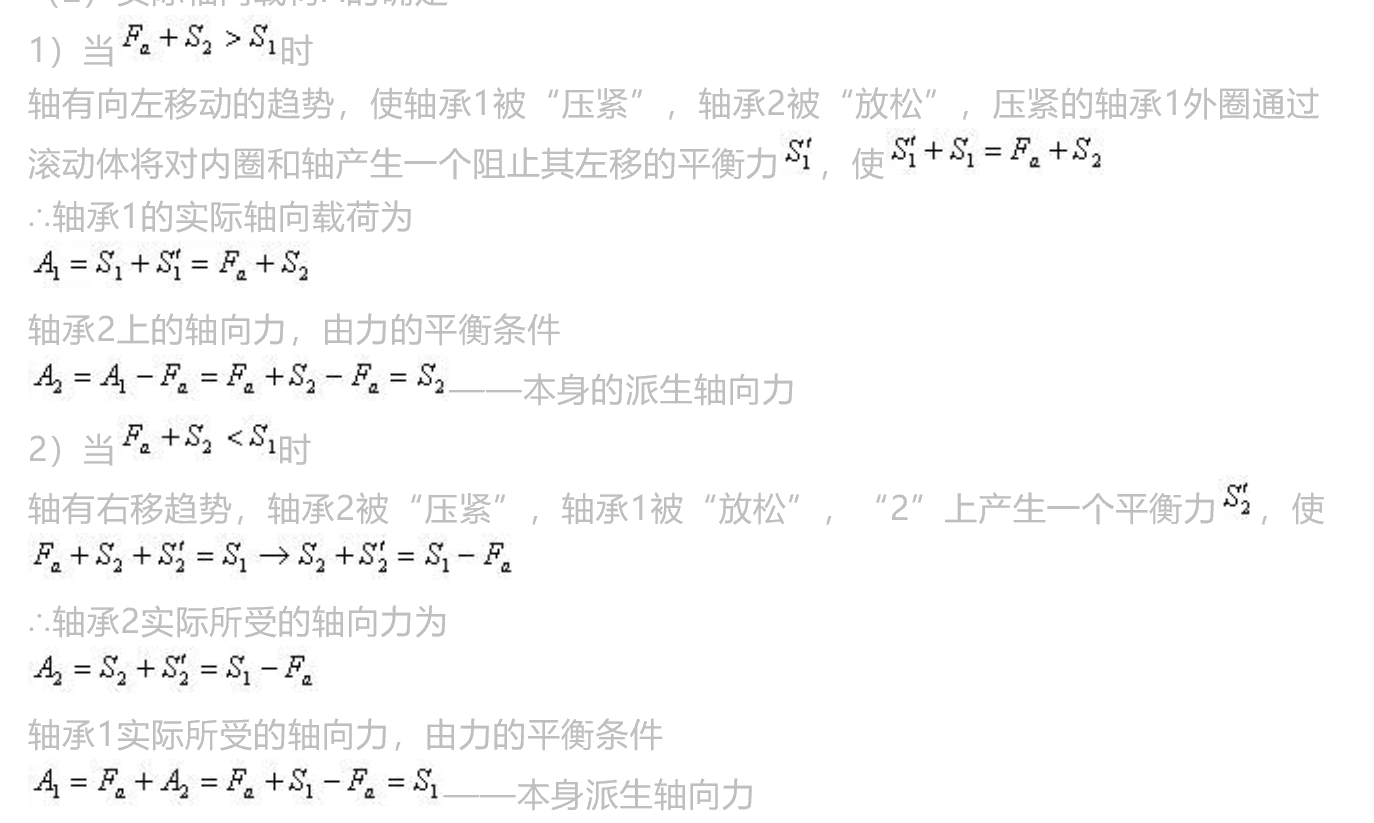

33、向心角接触轴承轴向力的计算
结论:——实际轴向力A的计算方法
1)分析轴上派生轴向力和外加轴向载荷,判定被“压紧”和“放松”的轴承。
2)“压紧”端轴承的轴向力等于除本身派生轴向力外,轴上其他所有轴向力代数和。
3)“放松”端轴承的轴向力等于本身的派生轴向力
4、滚动轴承的寿命计算

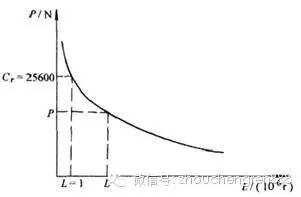

轴承的负荷P与寿命L之间的关系曲线如图所示,其方程式为
PεL10=常数
式中 P―当量动负荷(N)
L10―基本额定寿命(106r)
ε―寿命系数,球轴承ε=3,滚子轴承ε=10/3。

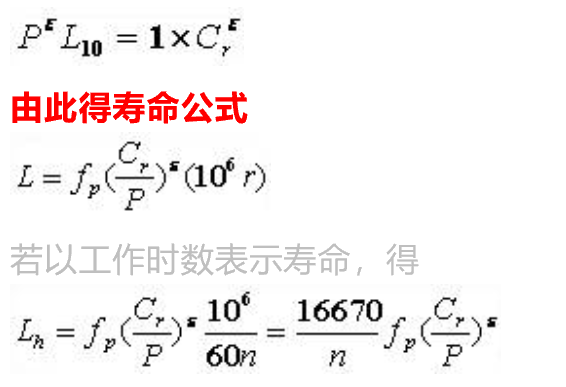

已知轴承基本额定寿命为一百万转(1×106r)时的基本额定动载荷为Cr,
式中 n—轴承的工作转速(r/min);
fp—负荷系数,考虑机器工作时的振动冲击对负荷的修正,
轴承寿命计算后应满足
Lh≥[Lh]
