LR、LFR、ZKLN、ZKLF系列轴承:轴承精度、游隙和振动对照表

发布时间:2018-12-17 19:51:00 点击:

精度 TOLERANCE

LR、LFR、ZKLN、ZKLF系列轴承-无锡钦盈机械有限公司2018年12月17日讯 轴承的精度包括尺寸精度和旋转精度,尺寸精度是将轴承安装于轴或轴承箱时所要求的项目,它包括内径、外径、宽度、倒角尺寸公差或允许值。几何精度包括内径偏差、平均内径差、外径偏差、平均外径差、套圈端面平行差的允许值。旋转精度是规定旋转时振摆的,包括内圈及外圈径向摆动和轴向摆动,内圈侧摆及外径面垂直度公差范围。

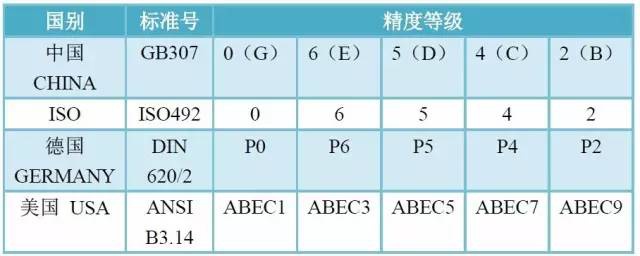

轴承的精度等级从普通级0级到6级、5级、4级及2级,依次增高,下表1是中国GB307规定的精度等级与其他标准的比较。部分国家轴承精度等级对照表 COMPARISON OF TOLERANCE CLASS

LR系列轴承,LFR系列轴承,ZKLN系列轴承,ZKLF系列轴承,双列角接触球轴承

游隙 CLEARANCE

哈尔滨轴承的游隙是指轴承在未安装于轴或轴承箱之前的状态下,固定内圈或外圈的一方,使未固定的套圈做径向或轴向移动时套圈的移动量。根据移动方向,可分为径向游隙和轴向游隙。单列深沟球轴承的径向游隙 RADIAL CLEARANCE

LR系列轴承,LFR系列轴承,ZKLN系列轴承,ZKLF系列轴承,双列角接触球轴承

振动 VIBRATION

轴承振动是指哈尔滨轴承零件随时间而变化的弹性变形及除轴承功能所必需的运动以外的其它一切偏离理论位置的运动,它分为振动速度(dB)和振动速度(μm/S)。振动动加速度分Z、Z1、Z2和Z3三级考核,其中Z级为基本级,Z1、Z2和Z3依次表示轴承振动水平有低到高,具体要求见表3。具体要求见表4。由于振动速度测量更能显现轴承的加工水平和体现轴承的内在质量,因而最为通用。

在对轴承振动速度值控制的同时,可按电机轴承的要求,对轴承运转异声也实施严格的监控。单个轴承振动加速度极限值VIBRATION(ACCELERATION) LIMITES FOR SINGLEBEARING dB

LR系列轴承,LFR系列轴承,ZKLN系列轴承,ZKLF系列轴承,双列角接触球轴承

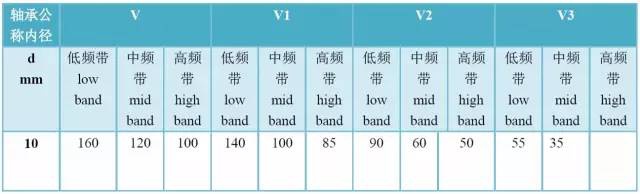

单个轴承振动速度极限值 VIBRATION (VELOCITY)LIMTES FOR SINGLEBEARING μm/s

LR系列轴承,LFR系列轴承,ZKLN系列轴承,ZKLF系列轴承,双列角接触球轴承
