LR、LFR、ZKLN、ZKLF系列轴承-无锡钦盈机械有限公司2018年12月21日讯 由于轴承的安装部位以及应用场合的多变性与复杂性，轴承类型选择无固定模式可循；为适应某种主机特定的安装部位和应用条件进行轴承类型选择时，建议依据以下几个主要因素综合考虑。

允许空间

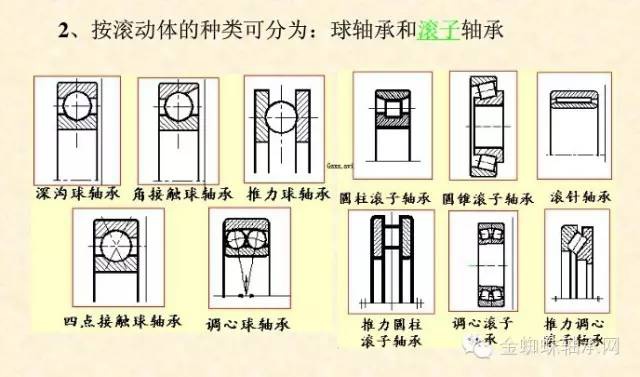

机械设计时，一般先确定轴的尺寸，然后根据轴的尺寸选择轴承。通常，小轴选用球轴承；大轴选用圆柱滚子轴承、调心滚子轴承、圆锥滚子轴承(有时也可选用球轴承)。

若轴承安装部位的径向空间受到限制，应采用径向截面高度较小的轴承。如滚针轴承、某些系列的深沟球轴承、角接触球轴承、圆柱滚子或调心滚子轴承以及薄壁轴承。

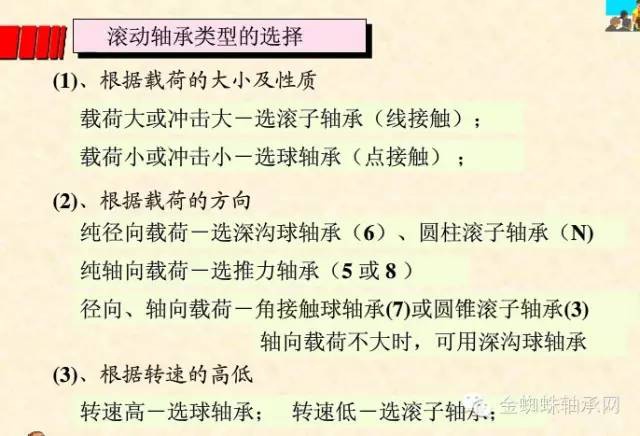

轴承载荷

载荷大小通常是选择轴承尺寸的决定因素。滚子轴承相比具有相同外形尺寸的球轴承承载能力大。通常球轴承适用于轻或中载荷、滚子轴承适用于承受重载荷。

载荷方式纯径向载荷可选用深沟球轴承、圆柱滚子轴承。

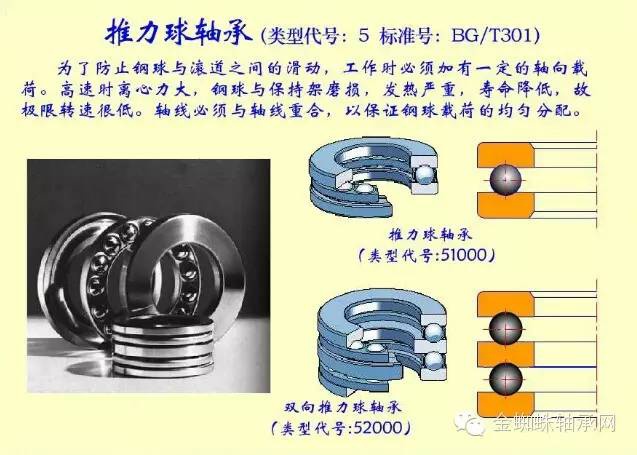

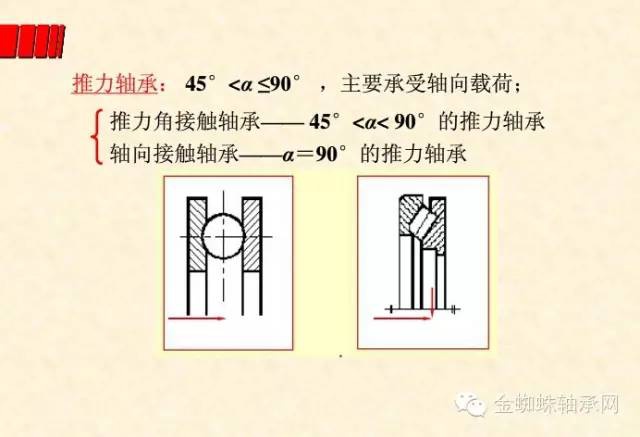

纯轴向载荷可选用推力球轴承、推力圆柱滚子轴承。

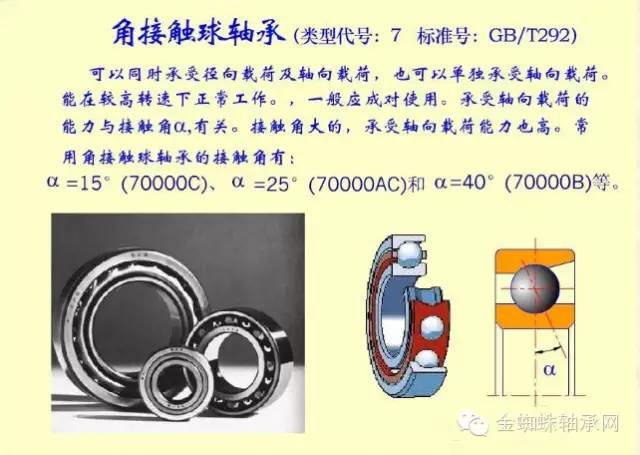

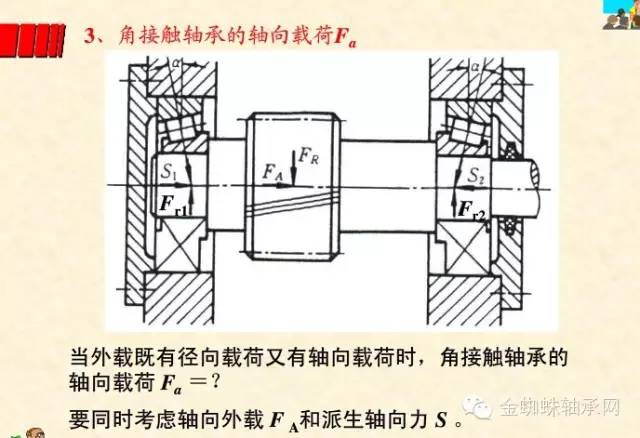

有径向载荷又有轴向载荷(联合载荷)时，一般选用角接触球轴承或圆锥滚子轴承。
若径向载荷较大而轴向载荷较小时，可选用深沟球轴承和内、外圈都有挡边的圆柱滚子轴承。

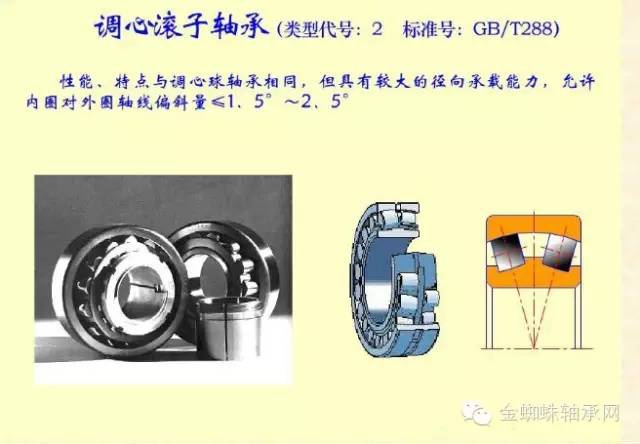

如同时还存在轴或壳体变形大以及安装对中性差的情况，可选用调心球轴承、调心滚子轴承。
若轴向载荷较大而径向载荷较小时可选用推力角接触球轴承，四点接触球轴承；如还要求调心性能，可选用推力调心滚子轴承。

转速

滚动轴承的工作转速主要取决于其允许运转温度。摩擦阻力低，内部发热较少的轴承适用于高速运转的场合。仅承受径向载荷时，选用深沟球轴承和圆柱滚子轴承可以达到较高的转速，若承受联合载荷时，宜选用角接触球轴承。采用特殊设计的高精度角接触球轴承，可以达到极高的转速。各种推力轴承的转速均低于径向轴承。

旋转精度

对于大多数机械，选用0级公差的轴承足以满足主机要求，但对轴的旋转精度有严格要求时，如机床主轴，精密机械和仪表等，则应选用较高公差等级的深沟球轴承、角接触球轴承、圆锥滚子轴承、圆柱滚子轴承和推力角接触球轴承。

刚性

滚动轴承的刚性由其承受载荷时发生的弹性变形量来决定，一般情况下，这种变形量很小，可以忽略不计，但在某些机械中，如机床主轴系统，轴承的静态刚度和动态刚度对系统的特性影响很大。一般来说，滚子轴承比球轴承具有较高的刚度。各类轴承通过适当地“预紧”也可以不同程度地提高刚性。

噪声与振动

轴承本身的噪声与振动一般都很低。但对于中小电机、办公机械、家用电器和仪表等对噪声与运转平稳性有特殊要求的机械，通常选用低噪声轴承。

轴向移动

轴承最普遍的配置方式是在轴的一端安装一套轴向定位的“同定轴承”，而在另一端安装一套轴向可移动的“游动轴承”，以防止由于轴热胀冷缩而产生卡死现象。

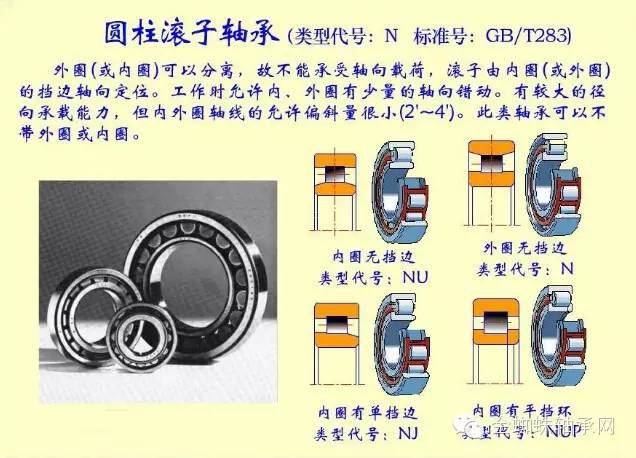

经常用的“游动轴承”是内圈或外圈无挡边的圆柱滚子轴承，此时内圈与轴的配合或外圈与外壳孔的配合可采用过盈配合。有时也可选用不可分离型深沟球轴承或调心滚子轴承作游动轴承，但在安装时内圈与轴或外圈与外壳孔配合应选择间隙配合，以确保内圈或外圈有足够的轴向移动的自由。

摩擦力矩

球轴承的摩擦阻力较滚子轴承小，纯径向载荷作用时，径向接触轴承的摩擦阻力小；纯轴向载荷作用时，轴向接触轴承的摩擦阻力小；联合载荷作用时，轴承接触角与载荷角相近的角接触轴承摩擦阻力最小。在需要低摩擦力矩的仪器和机械中，选用球轴承或圆柱滚子轴承较适宜。

安装与拆卸

具有圆柱形内孔的轴承用于安装拆卸较频繁的机械中，应优先选用分离型角接触球轴承、圆锥滚子轴承、可分离的圆柱滚子轴承、滚针轴承和推力轴承等。具有圆锥形内孔的轴承可安装在轴颈上，或借助紧定套或退卸套装在圆柱形轴颈上，安装拆卸很方便。

轴承选型基本步骤

步骤一：了解轴承的使用条件

1、主机的主要功能与结构：比如，电机-主轴，输送速度与转矩。

2、轴承的安装部位。

3、轴承需承受的大小、方向、性质。是否冲击载荷等。

4、轴承的润滑条件。

5、轴承周围环境条件，如：腐蚀性、清洁度、湿度、环境温度、散热性等。

6、轴承的工作转速、工作温度。

步骤二：轴承结构选择

1、尺寸空间；

2、承载能力，包括大小、方向和性质；

3、极限转速；

4、刚性；

5、公差等级；

6、调心性能；

7、安装与拆卸要求；

8、价格和供货能力；

9、支撑形式。

步骤三：轴承尺寸选择

1、使用寿命和可靠性要求；

2、基本额定动（静）载荷；

3、轴承尺寸；

4、极限转速；

5、允许的轴向承载能力（对径向轴承而言）。

6、安全系数；

7、尺寸空间。

步骤四：轴承精度选择

1、主机的功能与结构：属于精密机械如机床，还是普通设备；

2、轴和外壳的精度；

3、摩擦力矩；

4、转速；

5、振动与噪音；

6、刚度；

7、游隙。

步骤五：轴承游隙选择

1、轴和外壳的结构和材料；

2、配合；

3、轴承的环境温度和工作温度；

4、轴承的工作转速；

5、轴承需要受的载荷大小；

6、套圈允许的偏斜量。

步骤六：保持架结构选择

1、轴承的工作转速；

2、振动和噪音；

3、载荷的性质：是否冲击载荷等；

4、润滑剂和润滑方式；

5、保持架引导方式。

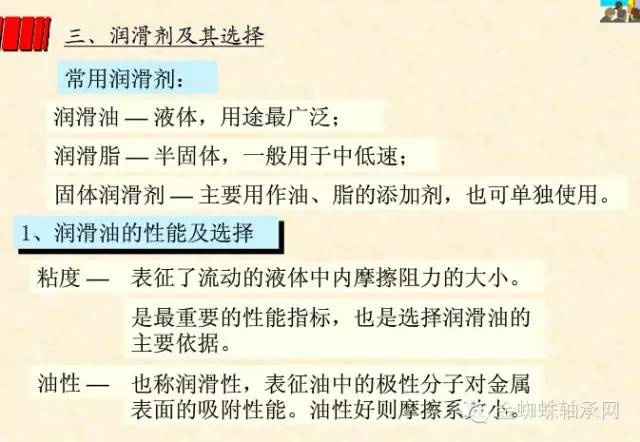

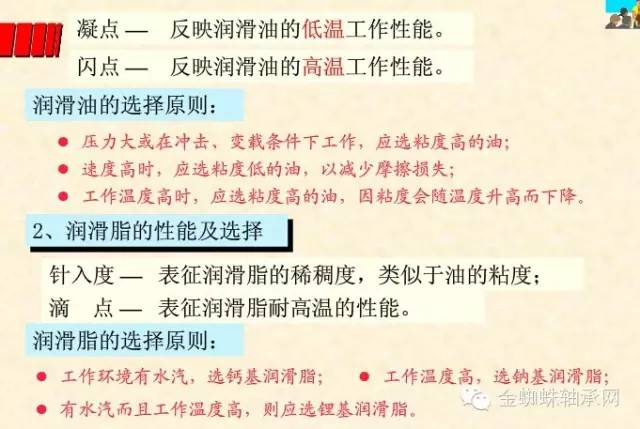

步骤七：润滑选择

1、轴承的工作转速；

2、轴承载荷、性质；

3、润滑方式；

4、密封方式。

步骤八：安装与拆卸的选择

1、配合；

2、安装与拆卸方法。

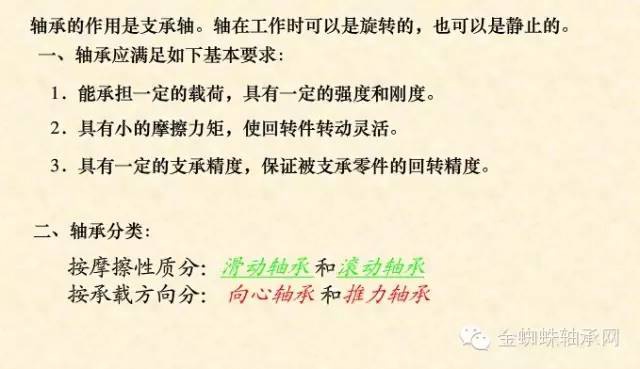

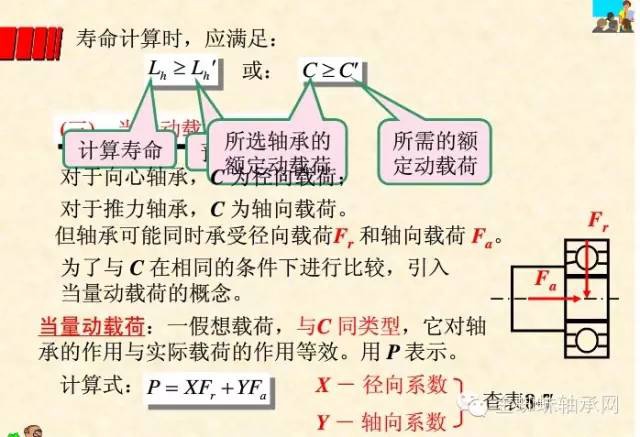

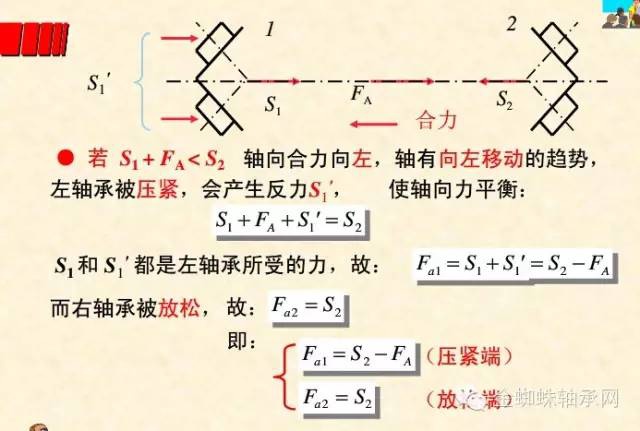

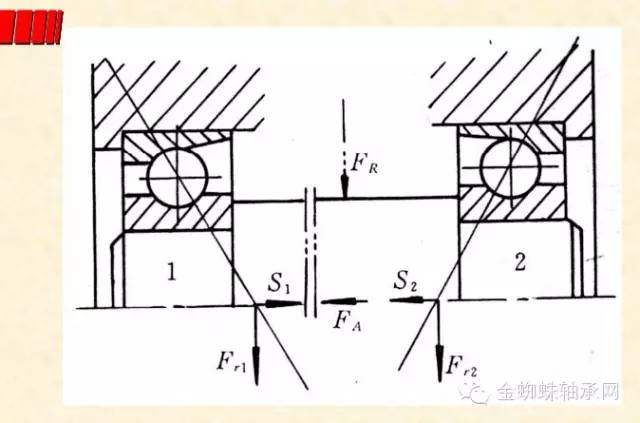

轴承选型设计与计算方法

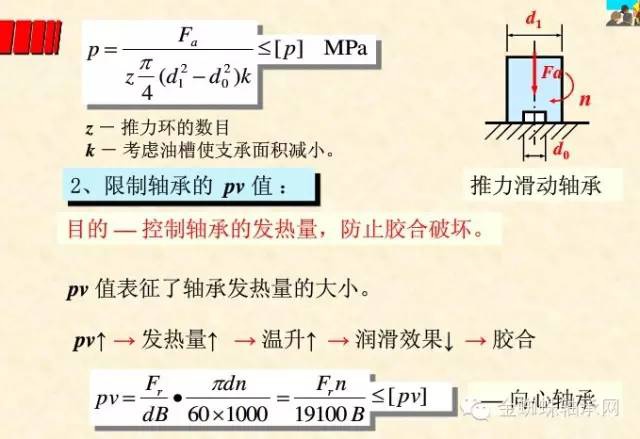

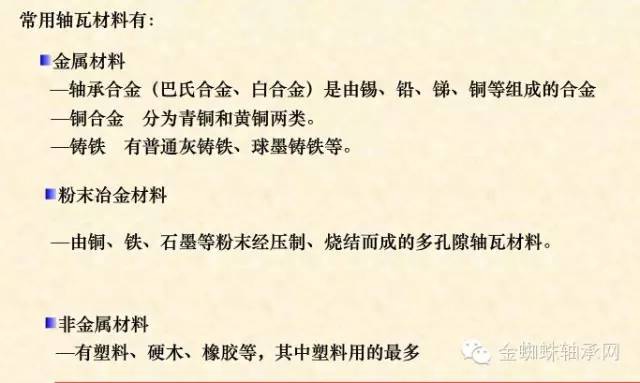

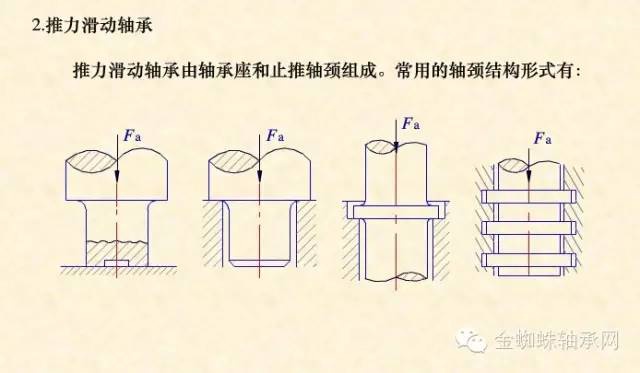

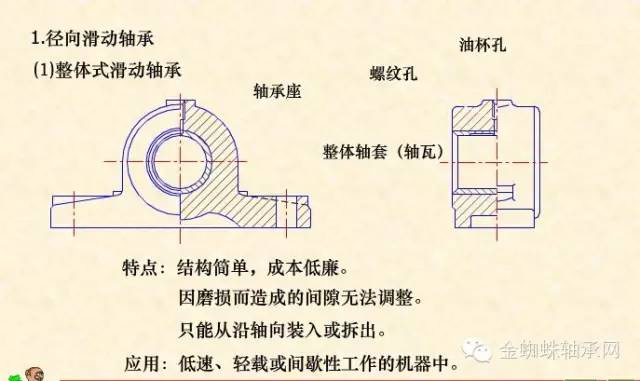

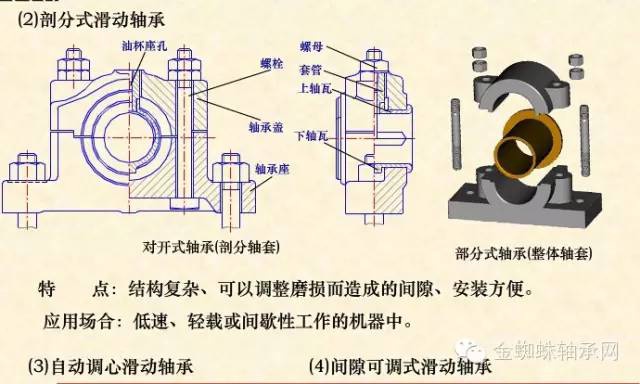

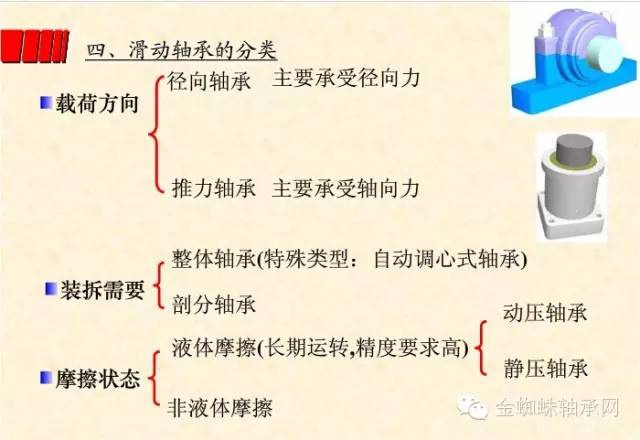

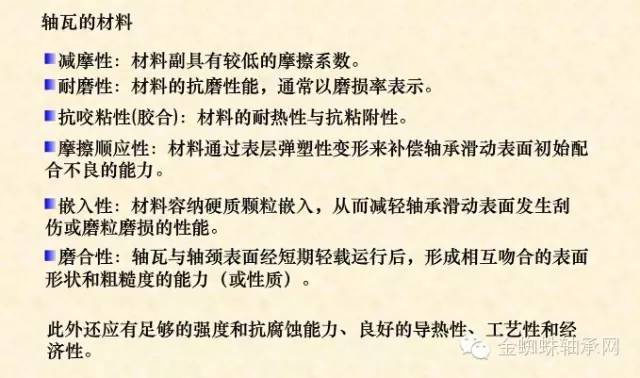

滑动轴承

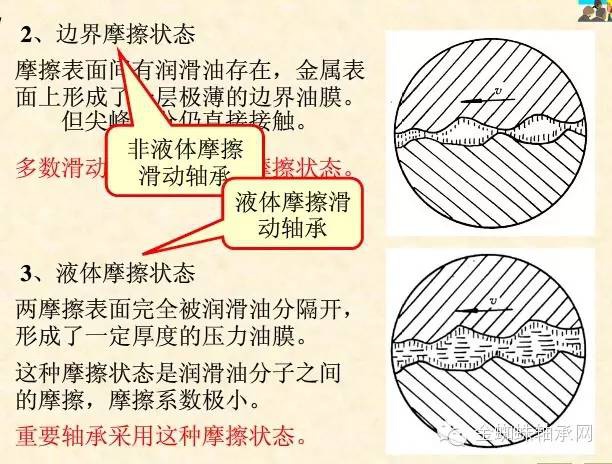

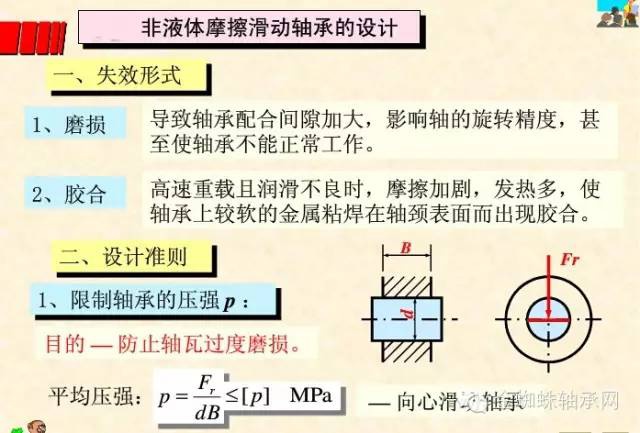

非液体摩擦滑动轴承

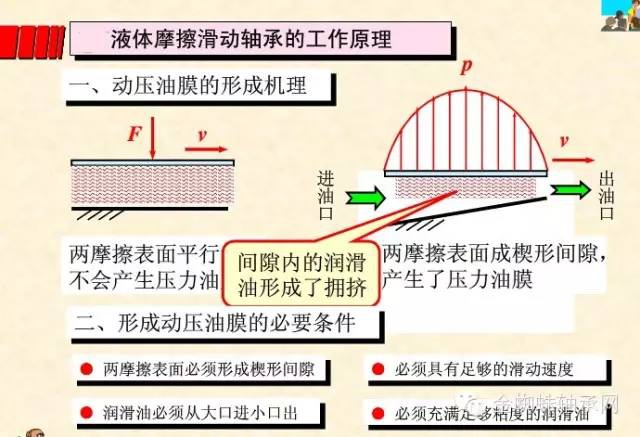

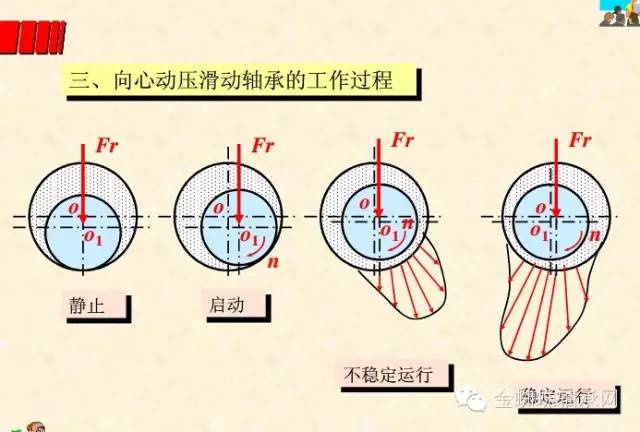

液体摩擦滑动轴承

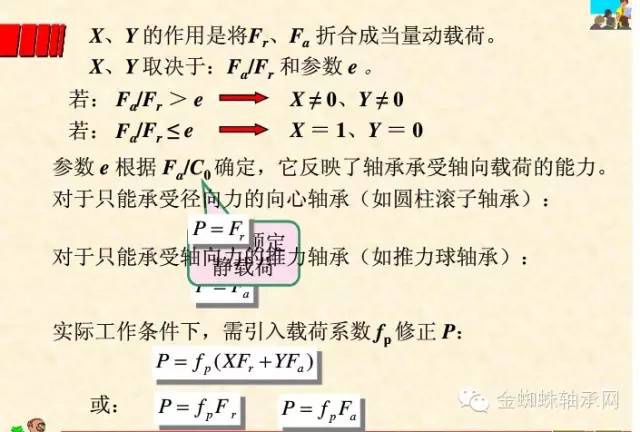

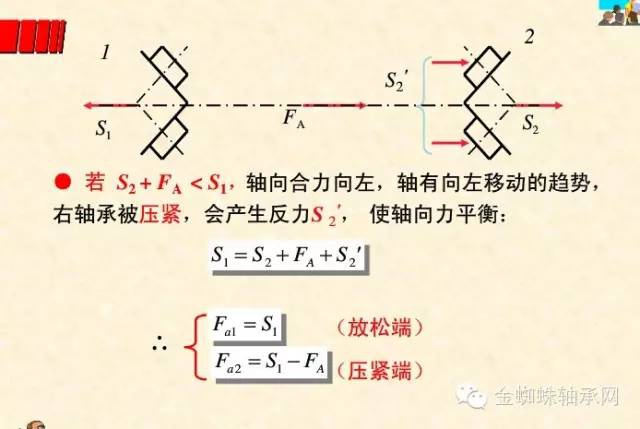

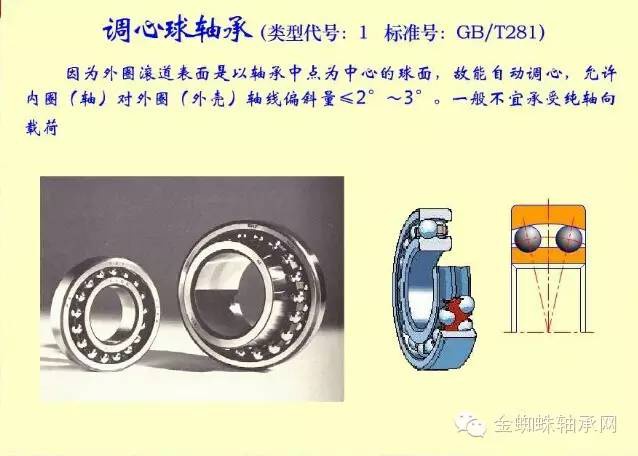

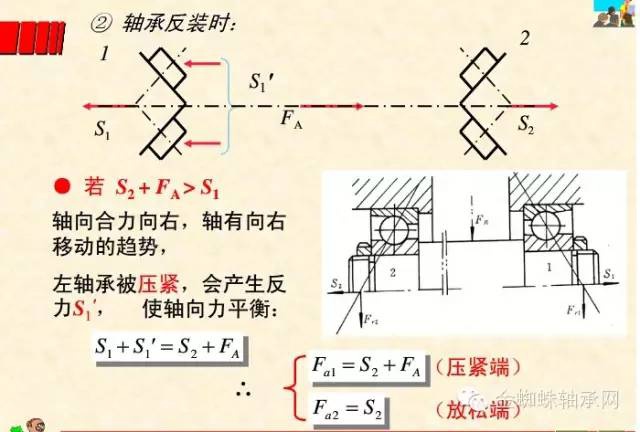

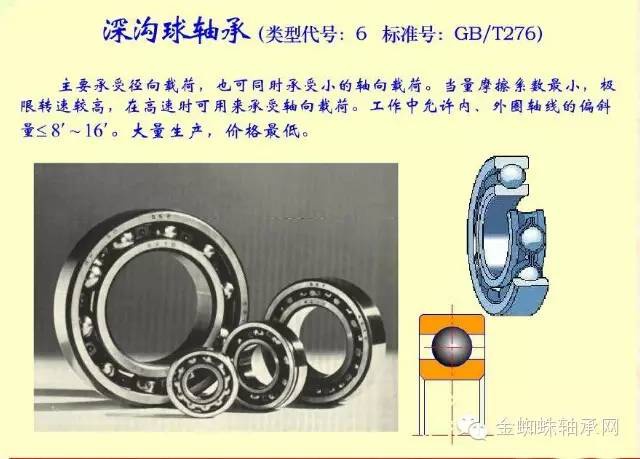

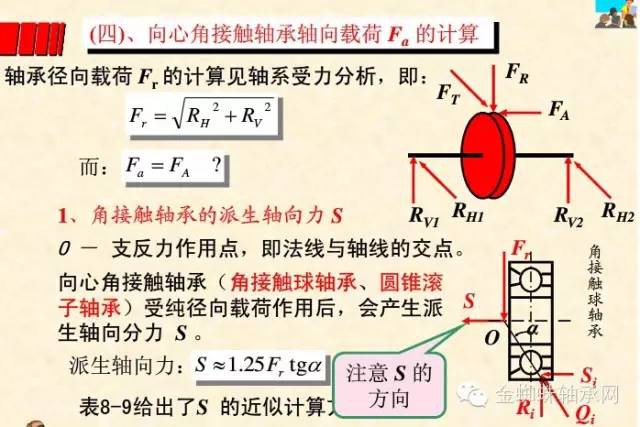

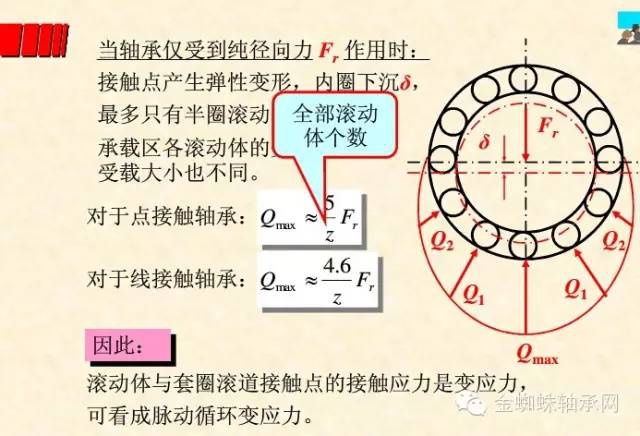

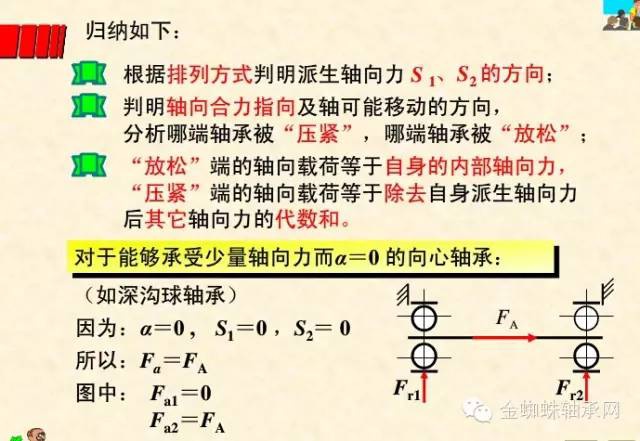

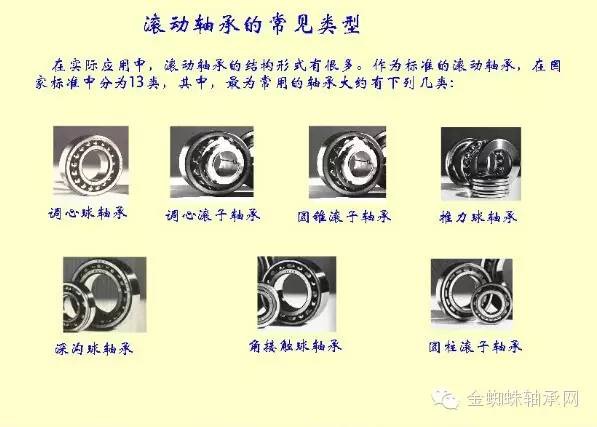

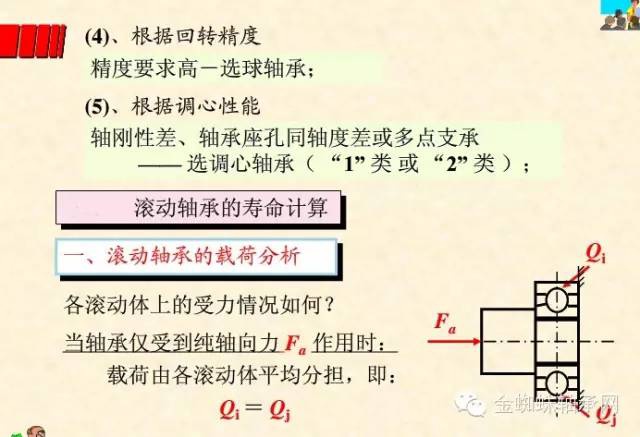

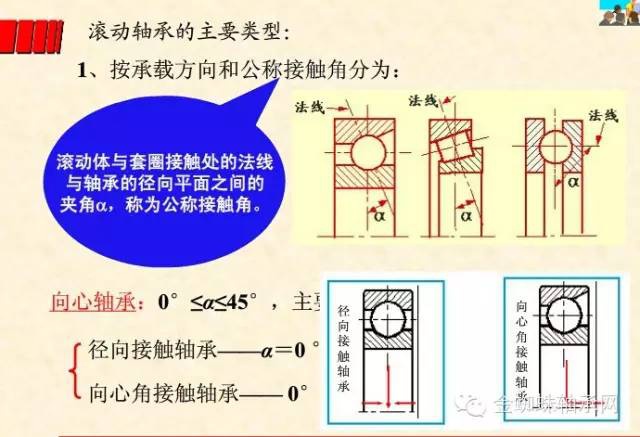

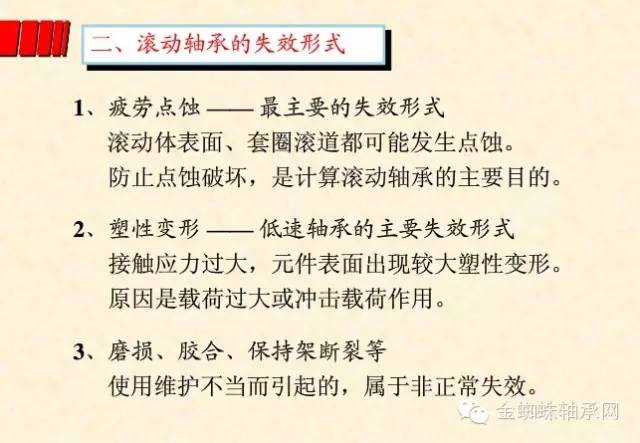

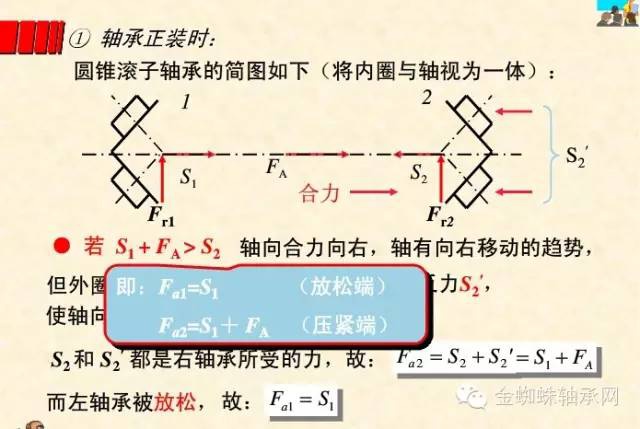

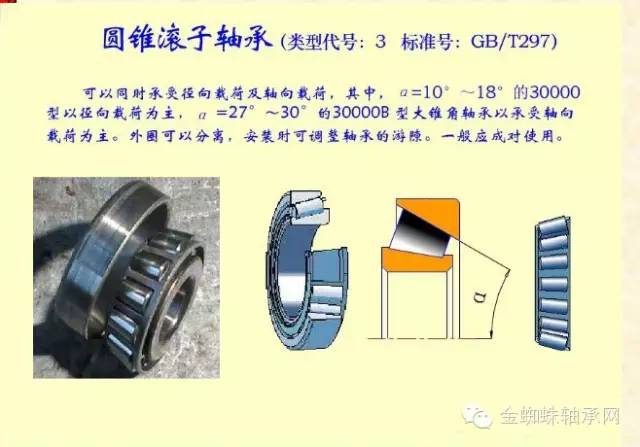

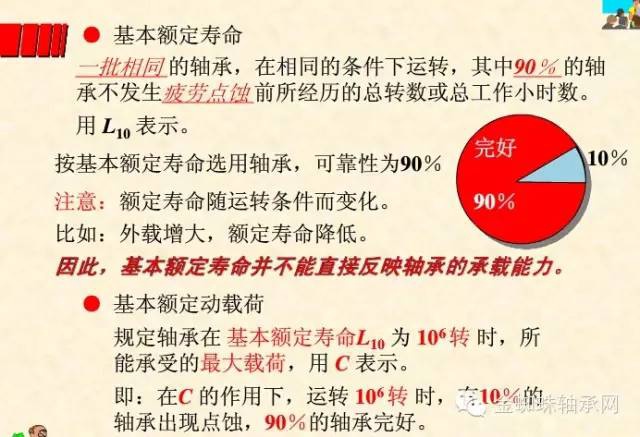

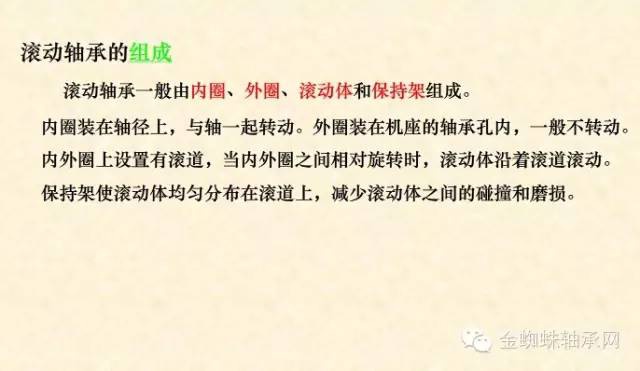

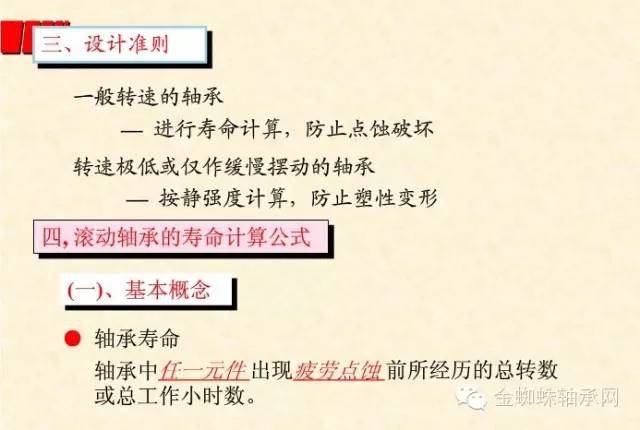

滚动轴承
