LR、LFR、ZKLN、ZKLF系列轴承：有一种轴承叫做“自润滑轴承”

自润滑轴承行业概况

（1）自润滑轴承的发展

LR、LFR、ZKLN、ZKLF系列轴承-无锡钦盈机械有限公司2019年2月28日讯 ：自润滑轴承的制造技术起源于英国。20世纪50年代PTFE（聚四氟乙烯）在英国开始被作为一种轴承材料进行试验，同时铜粉烧结工艺也获得了突破。1956年，世界上第一个以PTFE作为内衬，以钢板为支撑的自润滑DU轴承投放市场。60年代末，自润滑轴承开始进入航空航天等尖端科技应用领域。从70年代开始，英国自润滑轴承制造商将技术许可给法国、德国、日本和美国公司，这一举措推动了世界自润滑轴承行业的快速发展，自润滑轴承逐步进入到所有的机械制造领域。

（2）自润滑轴承产品的分类

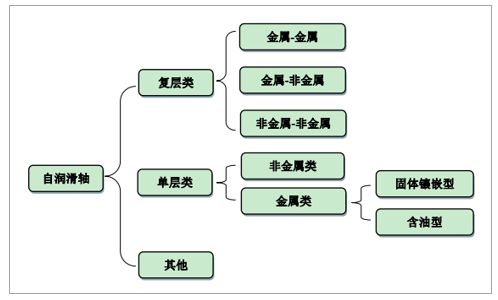

随着自润滑轴承行业的发展，自润滑轴承的生产工艺和材料不断创新，产品的种类也逐渐丰富。根据产品结构和制造材料的不同，自润滑轴承划分为复层类、单层类、其他三个大类，其下分为多个子类。具体如下所示：



“复层型”自润滑轴承产品是由两种或两种以上不同类型的轴承材料层叠复合而成，其中衬层材料起自润滑作用，基材起支撑作用，其它材料起连接过渡作用。“复层型”产品的润滑效果优良，其承载能力由表面材料的抗压强度所决定。根据基材和衬层材料的类别，可分为金属基材与金属衬层复层、金属基材与非金属衬层复层以及非金属基材与非金属衬层复层。

“单层型”自润滑轴承产品是由一种类型的轴承材料制成，产品依靠轴承材料中所含有的自润滑材料如石墨、二硫化钼、聚四氟乙烯、铅等来进行润滑，根据轴承材料的类别，可分为金属类和非金属类。非金属类单层型自润滑轴承主要包括整体非金属轴承、非金属卷制轴承等。金属类单层型轴承主要包括固体镶嵌型产品与含油型产品。“固体镶嵌型”自润滑轴承是在金属基材上按照一定的排列方式预先加工出一些孔洞或沟槽，然后将固体润滑剂嵌入其中；工作过程中由于摩擦热或环境温度作用，固体润滑剂在滑动表面略微突出，并通过摩擦在金属基材和对偶表面形成转移膜，从而起到减摩耐磨的作用。“含油型”自润滑轴承是将金属粉末通过粉末冶金工艺压制烧结而成一个多孔性材料，然后在孔隙内充以润滑油；工作过程中由于摩擦热或环境温度的作用，润滑油从轴承中析出，在金属基材和对偶表面形成润滑油膜，从而起到减摩耐磨的作用。

（3）自润滑轴承产品的特点

自润滑轴承适用于无法加油或很难加油的场所。由于特殊生产工艺的要求，汽车制造、机械工业企业的某些关键设备需要在极端工况下运行，由于设备重、环境温度高、粉尘大或空气中含酸性腐蚀气体等各种因素，难以为设备添加润滑油，因此滚动轴承或一般滑动轴承摩擦磨损严重，易发生轴承的咬伤或咬死，引起零件磨损和损坏，导致设备停运。为了生产连续运行，除在原始设计上要求安装多台设备轮修外，还须投入大量维修人员，备品备件和能源消耗极大。因此汽车制造、工程机械、模具行业等企业在复杂工况条件下都具有对特种润滑材料的需求。无油化可以使轴承设计、结构等大幅简化，降低成本，节省设计时间，可在使用轴承时不保养或少保养，也免除了由于供油不足造成的风险。

由于自润滑轴承无需供油装置，工作过程中可以不用加油，因此可以节省大量的安装和运行成本，提高机械性能，提升使用寿命及可靠性。无油化处理无需废油回收处理，还有利于环境保护。自润滑轴承对于磨轴的硬度要求较低，从而降低了相关零件的加工难度。自润滑复合轴承结构中，表面可电镀多种金属，可在腐蚀介质中使用。此外，由于无油润滑不存在油脂挥发问题，自润滑轴承可在高温高压环境下使用。

自润滑轴承和一般轴承之间的性能比较

特性比较	滑动轴承		滚动轴承
	自润滑轴承	一般滑动轴承
承载	高	高	低
速度	低速或中速	低速或中速	可高、中速运动
摩擦因数	小	大	很小
噪音	运动时几乎无噪音	运动时几乎无噪音	运动时会产生噪音
润滑	有无润滑均可	需要润滑	需要润滑
密封	有无密封均可	需要密封	需要密封
耐蚀性	好	好	不好
抗冲击性	好	好	不好
互换性	在使用条件许可的情况下，可与滚动轴承互换	在使用条件许可的情况下，可与滚动轴承互换	在使用条件许可的情况下，可与滑动轴承互换
运动方式	直线、回转、摇摆或组合运动方式	直线、回转、摇摆或组合运动方式	直线、回转、摇摆中的单一运动方式
轴的要求	对轴的硬度要求不高	对轴的硬度要求不高	要求轴有更高的硬度，需对轴进行热处理
非标尺寸定制	灵活	灵活	麻烦、成本较高

自润滑轴承无需供油维护、耐磨、耐热等特性大幅拓展了产品的应用范围，很多普通轴承无法胜任的领域都可以使用自润滑轴承，因此自润滑轴承比普通轴承有着更广阔的发展空间。

（4）本行业与上下游行业之间的关联性

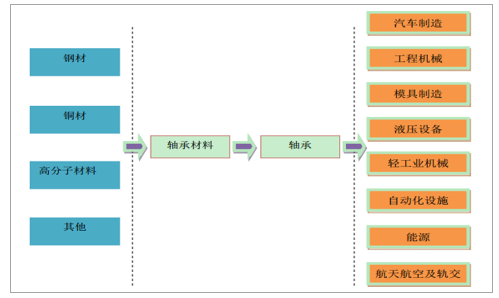

自润滑轴承上游原材料主要包括铜材、钢材，辅材为高分子材料（PTFE）、石墨等，下游应用领域则非常广泛，几乎所有机械设备都需要使用相关的轴承产品。主要应用领域可划分为汽车制造、工程机械、模具制造及液压设备等机械行业，家用办公自动化设备以及建筑、能源、航空航天及轨道交通等。

钢材加工业、铜加工业、高分子材料业作为上游行业，直接关系到自润滑轴承行业产品质量和原材料采购成本；汽车制造、工程机械、模具制造及液压设备等下游行业的发展将会拉动自润滑轴承行业的发展。

（5）自润滑轴承产品的应用举例

自润滑轴承已经广泛应用于各个工业领域，下表为自润滑轴承的一些典型应用范围：

应用行业	典型应用范围
汽车制造	转向系统：变速机、差速器、离合器、平衡桥、吊耳等；发动机：连杆衬套、节气门体、张紧轮、涡轮增压器、喷油泵、惰轮、机油泵、摇臂衬套、启动电机等；转向系：悬挂减震器、转向机、转向阻力泵、转向减震器等；制动系统：踏板总成、制动蹄等；车身：门铰链、行李箱铰链、雨刮器等
工程机械	曲臂轴套、引导轮轴套、拖带轮、油缸、操作机构、齿轮油泵、从动轮、被动轮、旋转台、抓斗关节、工业机器人手臂等部位；举升机械、搬运机械、堆高机等关节部位；液压油缸、起重机操作杆、传输部位等；塑料机械等部位
模具制造	模具的导向、斜契、定位、导轨等部位，轮胎模具等
液压设备	齿轮泵、柱塞泵、叶片泵、计量泵、消防泵、压缩机、潜水泵等；油缸、气缸、球阀、蝶阀、阀门控制机构等
轻工业	食品机械、医药机械、塑料机械等需要传动的部件
建筑工程	房屋、工厂等建筑物的减震、防震设施、桥梁的防胀设施、斜拉索等建筑工程设施
家用及办公自动化设备	传真机、复印机、碎纸机、扫描仪、打印机等机械的关节和往复运动部件；健身器材、门窗开启和铰链部位；洗衣机、空调、冰箱、微波炉和缝纫机等需要传动的部位
能源	发电机、电动机、风力发电系统、水坝闸体系统等
航空航天及轨交等高科技设施	火箭发射架、宇航服供氧棒、飞机部件、磁悬浮受流器、高铁车厢接驳、人造卫星的拉杆天线、太阳能电池帆板铰链及扭簧机构、卫星姿态控制用重力平衡杆伸缩机构、百叶窗温控轴承、红外线照相机自润滑轴承、光学仪器驱动机构、液氧输送泵滑动轴承

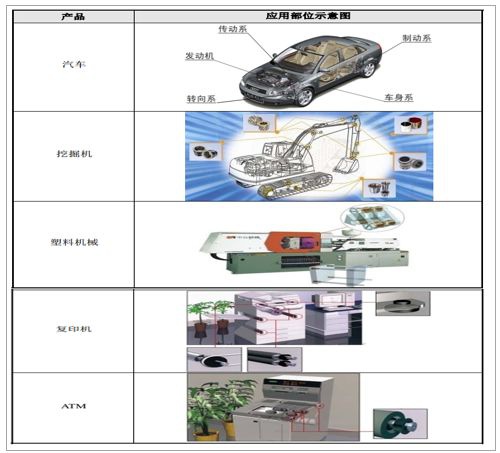

自润滑轴承在部分机械产品中的具体应用部位举例如下

市场供求状况及变动原因

（1）自润滑轴承行业需求旺盛

自润滑轴承是轴承领域的新兴产品，我国自润滑轴承行业目前仍处于成长期，自润滑轴承的生产技术和产品质量仍在继续提升之中，产品的应用领域还有很大的拓展空间，未来行业有望保持快速增长态势。自润滑轴承行业增长的因素主要有行业自然增长、自润滑轴承对其他类型轴承的替代、新应用领域的拓展和延伸、出口市场的增长等。下游应用行业市场的稳定增长对自润滑轴承行业的自然增长起到关键作用。我国自润滑轴承行业总产值从2009年的16.41亿元发展到2017年的79.05亿元，复合增长率达到21.72%。随着机械工业和汽车行业等轴承行业下游应用领域的增长，不考虑自润滑轴承对一般滑动轴承的替代、出口市场增长以及新应用领域拓展等因素影响，预计未来几年我国自润滑轴承行业仍将有较高的自然增长率。

目前自润滑轴承的应用领域主要包括汽车制造、工程机械、模具制造及液压设备等机械制造领域。自润滑轴承拥有免加油、耐磨、耐热等特有优点，一些使用其他轴承的领域，改用自润滑轴承之后可以提高相应机械设备的工作性能并降低机械设备的维护要求，因此自润滑轴承对其他轴承产品有着潜在替代空间。以目前的生产和应用状况而言，一般滑动轴承是自润滑轴承最大的潜在替代对象。

①汽车行业

随着经济全球化进程的快速发展，全球汽车产业格局有了一些新变化，欧美日等发达国家，汽车生产和消费量均达到了一定的饱和状态，而发展中国家经济增长较快，对于汽车普及化消费的需求仍将成为全球汽车产销量增长的重要动力，全球汽车产业格局的重心将继续向发展中国家倾斜。

汽车零部件作为支撑和影响汽车工业发展的核心环节，在《中国制造2025》汽车强国战略的新要求下，对构建汽车技术创新体系、推动汽车工业转型升级和可持续发展，将起到更加举足轻重的作用，未来几年轴承产品在汽车行业仍有较大的发展前景。

②工程机械行业

自润滑轴承可用于工程机械的关节部位、传输部位，随着机械工业，尤其是工程机械行业的快速增长，自润滑轴承在工程机械行业的需求逐渐增加。

根据《中国工程机械行业“十三五”发展规划》，到2020年，预计我国工程机械行业主营业务收入实现6,500亿元，出口及海外营业收入比重超过30%，行业出口额达到240~250亿美元，国际市场占有率20%以上。

③模具行业

模具是工业生产中极其重要而又不可或缺的特殊基础工艺装备。由于使用模具批量生产制件具有的高生产效率、高一致性、低耗能耗材，以及有较高的精度和复杂程度，因此已越来越被国民经济各工业生产部门所重视，被广泛应用于机械、电子、汽车、信息、航空、航天、轻工、军工、交通、建材、医疗、生物、能源等制造领域，众多零部件都需要模具加工成型，模具被称为“工业之母”，市场需求庞大。

④液压等通用机械制造业

通用机械制造业的技术水平和实力直接影响并决定着其他产业和产品的竞争力，是一个国家综合国力的重要体现。重大成套技术装备的制造能力和制造水平更是一个国家科技、经济、工业现代化水平的综合体现。

自润滑轴承可以广泛运用于通用机械制造行业，因此随着该行业市场容量的不断增加，自润滑轴承行业的市场自然增长将得到保证。

⑤其他行业

除以上行业外，产品还广泛运用于塑料机械等轻工业机械、自动化办公设备、建筑工程、能源、航天航空等具有巨大发展潜力的行业。下游行业的蓬勃发展带动了对相关零配件的需求，为自润滑轴承市场发展起到了强有力的推进作用。

（2）自润滑轴承新应用领域开拓潜力巨大

随着新应用领域的开拓，自润滑轴承行业未来的市场空间将更加广阔。自润滑轴承新应用领域的拓展和延伸包括两个方面。

一个方面是空白应用领域的拓展；另一方面是现有应用行业的进一步挖掘和深入应用。

参考发达国家的自润滑轴承应用状况，自润滑轴承可以应用到建筑装饰，房屋、桥梁的减震、防震、防胀设施等领域。在建筑装饰领域，自润滑轴承可以应用到门、窗、窗帘等设施中，安装自润滑轴承可以提高这些设施的灵活性、平衡性，而且还可以大幅降低使用时产生的噪音。在发达国家自润滑轴承已经在建筑装饰领域得到广泛应用，而我国在这方面的应用较少，未来发展潜力巨大。此外，自润滑轴承在房屋、桥梁等建筑物的减震、防震、防胀设施也拥有很大应用空间。以日本为例，著名的自润滑轴承生产商Oiles集团有30%的营业收入来源于房屋、桥梁等建筑行业。

此外，在机械工业等其他自润滑轴承现有应用领域中，我国与发达国家相比仍有一定差距，自润滑轴承在这些领域的应用深度还有很大的挖掘空间。
