LR、LFR、ZKLN、ZKLF系列轴承：角接触球轴承在机床主轴部件中常用的安装方式

LR、LFR、ZKLN、ZKLF系列轴承-无锡钦盈机械有限公司2019年5月17日讯 角接触球轴承特别适用于承受合成载荷，即径向和轴向同时作用的载荷。单列角接触球轴承通常是两个或两个以上相同型号的轴承组配在一起使用的。安装使用时有：背对背、面对面、同向排列三种方式。

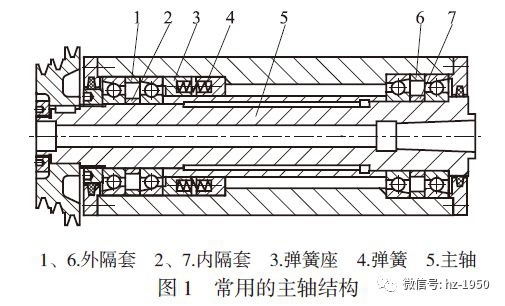

角接触球轴承经常被用在机床主轴部件中作为主轴支承。图即是角接触球轴承在机床主轴部件中的一种常用结构。此种结构在磨加工机床中被广泛应用，它采用的是两套轴承同向排列，在轴两端对放的布置方式。图结构中，右端一对轴承的外环被轴向固定，而左端一对轴承的外环其轴向左面脱空，右面则由被弹簧支承的弹簧座抵住。

这样，当温升致主轴伸长时，左端一对轴承可以在套筒里向左移动，因而补偿了主轴的热膨胀，使轴承仍保持原有的预加负荷。此中的弹簧起着消除轴承间隙并施加预紧力的作用。预紧力的大小由工作负荷而定，并据此确定弹簧尺寸及弹簧数量。图的结构，已被实践证明是十分合理的，适合于转速要求较高，载荷较轻的场合。
