冲压外圈滚针轴承特性

发布时间:2019-05-20 21:15:00 点击:

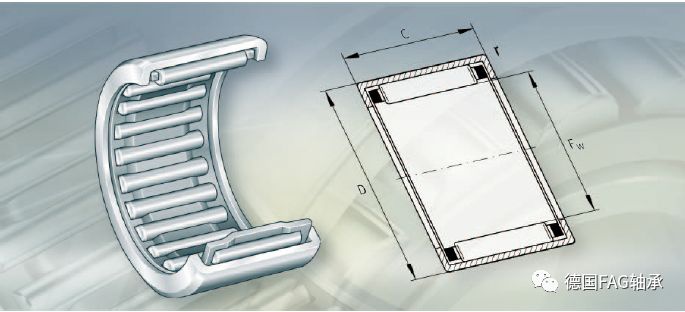

LR、LFR、ZKLN、ZKLF系列轴承-无锡钦盈机械有限公司2019年5月20日讯 开式和闭式冲压外圈滚针轴承是径向截面尺寸非常小的滚针轴承。它们由薄壁冲压外圈和滚针与保持架组件一起形成一个完整单元。

LR、LFR、ZKLN、ZKLF系列轴承

这些设计使轴承结构特别紧凑,易于安装并具有高径向承载能力。 为承受轴向力,此类轴承与推力滚针轴承AXW 系列组合使用,请见尺寸表,第880 页。

LR、LFR、ZKLN、ZKLF系列轴承

此类轴承大多数是单列设计且没有润滑孔。双列设计带有润滑孔其后缀为ZW。

对特殊应用,开式冲压外圈滚针轴承也有满装滚针设计。冲压外圈滚针轴承要求轴上的滚道必须经过淬硬和磨削。如果轴不能作为滚道,就需要与IR 或LR 内圈系列组合使用。适合的内圈:请见第778 页。

由于不采用如挡肩和卡环等的轴向定位方法,轴承座孔的制造简便而且成本低廉。因此,轴承的安装很简单。

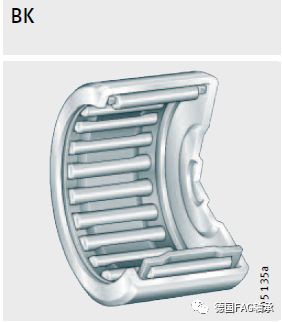

开式冲压外圈滚针轴承

开式冲压外圈滚针轴承可提供滚针和保持架组件或满装滚针组件两种类型。滚针和保持架组件轴承比满装滚针轴承的速度高。

开式冲压外圈满滚针轴承

满装滚针冲压外圈滚针轴承装了最多数量的滚针, 因此尽管尺寸小,但承载能力极高。不过,这种轴承不适于高速工况使用。

满装滚针轴承的滚针不是自保持的,为确保运输和安装安全,该类轴承初装了特殊的润滑脂(DIN 51825–K1/2K–30)。然而这种润滑脂不适宜长期润滑使用。因此,建议安装后进行再润滑。

闭式冲压外圈滚针轴承

一些冲压外圈滚针轴承在一端封闭。它们用于封闭轴端的轴承布置。封闭端防止由旋转轴造成的损伤并防止污染物和潮气侵入轴承。

根据尺寸大小,封闭端有平整的或带有卷边( 加强边)。由于轴承一端封闭,可以承受较小的轴向引导力。

密封

开式和闭式冲压外圈滚针轴承不带密封的设计符合DIN 618-1/ISO 3 245,而带密封的设计符合DIN 618-2。在正常运转条件下,密封唇能防止污染、水珠溅入和漏脂。

润滑

密封轴承的润滑脂是锂基复合脂GA08。

工作温度

不带密封的轴承最高工作温度可达+140 °C。

受润滑剂和密封材料的限制,密封的开式和闭式冲压外圈滚针轴承适合的温度为–30 °C 到 +100 °C。

尼龙保持架轴承的工作温度范围为–20 °C 到 +120 °C。

保持架

除少数外,保持架由钢板制成。

带尼龙保持架的滚针保持架组件后缀为TV。

特殊设计如有需求,也提供特殊设计。

■ 不带密封的轴承,含锂基复合脂GA08 ( 后缀 GA08)

■ 带润滑孔轴承的尺寸范围从HK0609 开始( 后缀 AS1)。

特殊轴承

除了样本上的产品之外,还可提供下列特殊轴承:

■ 包络圆直径Fw 从2 mm到100 mm

■ 对噪音有特殊要求的( 经过特殊噪音测试)。

万向节轴承

对于万向节轴承,产品系列BU 和BBU 可协议供货。

后缀

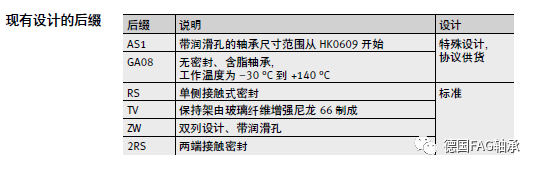

现有设计的后缀:请见下表。

LR、LFR、ZKLN、ZKLF系列轴承
