轴承安装之角接触球轴承的安装

LR、LFR、ZKLN、ZKLF系列轴承-无锡钦盈机械有限公司2019年8月19日讯 在面对面或背对背轴承配置中，单列角接触球轴承通常需要针对整体式轴承座中的第二个轴承进行调整，以平衡反作用力。

独立式轴承

独立式角接触球轴承主要应用在每个轴承位置上只使用一个轴承的配置。尽管轴承圈的宽度具有非常精密的配合公差，但这些轴承并不适合彼此紧靠在一起进行安装。

在每个轴承位置上只使用一个轴承的预调整轴承配置被称为交叉定位配置，通常用于短轴。在安装期间，通过轴向移动一个轴承圈即可在这些配置中实现所需的游隙和预紧。

调整面对面轴承配置

如有可能，建议在轴处于垂直位置时调整面对面轴承配置，这样就可以将下面的轴承作为支撑。

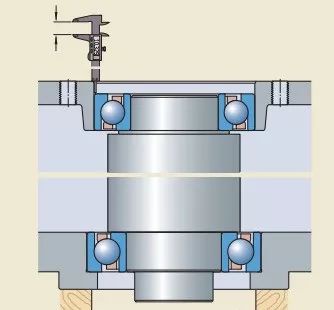

测量外圈侧面与轴承座侧面之间的距离（图1）。根据所需的轴向游隙或运行时所需的预紧，确定端盖所需的肩宽。必要时，确定要插入到轴承座与端盖之间或者外圈与端盖之间的垫片的必要厚度。

安装最终形成的端盖（和垫片），并将轴承配置转回到水平位置。

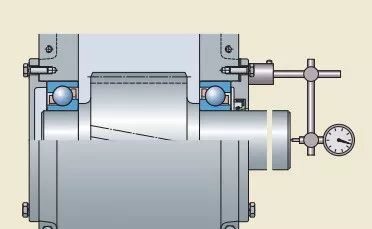

对于具有游隙的轴承配置，使用千分表测量剩余轴向游隙，以便验证调整结果（图2）。

注：对于预紧的轴承配置，不宜使用千分表直接进行测量。实际上应使用间接方法（例如通过配合、位移测量或摩擦力矩控制）来调整预紧。

注：当运行时，由于温度上升、内外圈之间的温差以及其他一些因素（例如速度和载荷），游隙通常会减小（预紧增加）。

（图1)

（图2）

调整背对背轴承配置

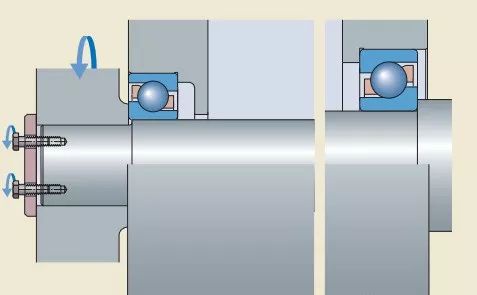

当调整背对背轴承配置时，将锁紧螺母或螺栓拧到端板中，并偶尔转动一下轴（图3）。

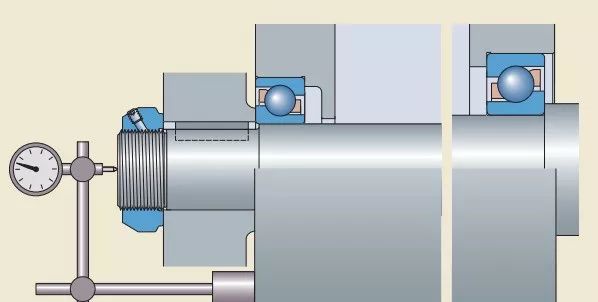

对于具有游隙的轴承配置，使用千分表测量剩余轴向游隙（图4）。如果剩余游隙过大，请拧紧锁紧螺母或端板螺栓。如果剩余游隙过小，请卸下轴承，然后重新开始。

注：对于预紧的轴承配置，不宜使用千分表直接进行测量。实际上，应使用间接方法（例如通过配合、位移测量或摩擦力矩控制）来调整预紧。

如果在两个轴承内圈之间使用了隔套，则可以相应地磨削隔套的宽度，以设置所需的游隙或预紧。

（图3）

（图4）

通用配组轴承和配组轴承

将两个或更多个角接触球轴承彼此紧靠在一起安装时，应使用通用配组轴承或配组轴承。这些轴承经过专门的制造，当彼此紧靠在一起安装时，可达到既定的内部游隙或预紧以及/或者均匀的载荷分布，而无需使用垫片或类似装置。

带组合式内圈的角接触球轴承

对于带组合式内圈的双列角接触球轴承和四点接触球轴承，应遵循特定的安装顺序。

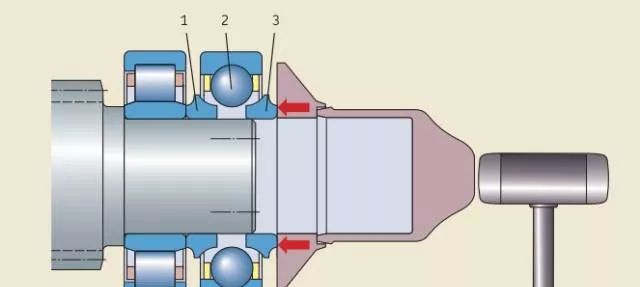

（图5）首先将内侧那一半的内圈推到正确位置（1）。然后将带钢球-保持架组件的外圈放到已安装好的那一半内圈上（2）。最后推动外侧那一半的内圈，使它紧靠已安装好的那一半内圈（3）。

（图5）

可以使用轴承安装工具和防震橡胶锤来安装小型内圈；对于较大的轴承，应在安装前加热。

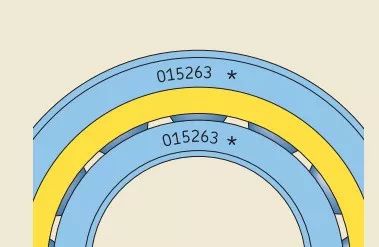

外圈的其中一个侧面和其中一半内圈上带有一个星号，是轴承能够像最初制造的那样安装到位（图6）。

（图6）
