振动机械用调心滚子轴承的润滑

LR、LFR、ZKLN、ZKLF系列轴承-无锡钦盈机械有限公司2019年9月3日讯 用于振动设备上的调心滚子轴承承受的载荷非常高，工作环境极其恶劣。选择合适的润滑剂类型、润滑方式以及润滑剂供给，以满足振动筛功能及振动轴承寿命的要求。

　　根据实际工况、轴承尺寸以及设备制造商的其他特殊要求，可以选用油润滑或脂润滑。

　　1、脂润滑

　　大多数振动设备中，振动专用轴承采用脂润滑。脂润滑适用于速度参数低于n.dm=300000min^–1·mm(n：转速，dm：轴承平均直径）的工况。只有经过测试并证明确实有效的润滑脂才可以使用，同时应尽可能避免更换润滑脂类型。

　　针对振动机械的一般工况，推荐使用含极压添加剂、抗腐蚀剂的锂基脂，锥入度为2。符合DIN51825最低标准的油脂，不能完全满足振动工况的要求，必须采用实践证明有效的润滑脂，例如，FAG Arcanol MULTITOP或LOAD400。

　　对于工作温度较高的应用工况，如筛分高温物料或者轴承暴露在其他外部热源下，需要使用耐高温润滑脂。

　　基础油粘度的选取取决于具体工况，力求粘度比κ=ν/ν1≥2，（ν：工作粘度；ν1：参考粘度）。

　　轴承安装时，内部所需填脂量参照表1。轴承启动阶段，油脂会进入到轴承内部，部分（约30%）会进入到轴承座VG内。油脂最多允许填充到轴承两侧轴承座空间的50%。

　　注：轴承座内润滑脂量

　　HG=(0.5*VG)*ρ-0.3*轴承填脂量　ρ=0.9g/cm³密度(大多数润滑脂）

　　按上述加脂量，可以避免过量的油脂引起内部过多的搅动摩擦，以及由此引起的温升。轴承座起到蓄油池的作用，从而保证在相同工况及安装条件下，能使用更长的时间。

表1　振动设备用223系列调心滚子轴承初始加脂量和再润滑量（再润滑间隔：50小时）单位：g

　　FAG调心滚子轴承的标准设计是外圈带润滑油槽和润滑油孔，再润滑时，建议在轴承外圈的润滑油槽和润滑油孔的位置进行，从而保证两列滚动体都可以均匀润滑。当从轴承的一侧进行再润滑时，轴承座腔体的宽度尽量接近轴承宽度，以保证润滑脂可以快速有效的进入轴承。排脂口必须位于轴承的另一端。

　　对于振动设备的轴承，建议用短周期、少量润滑脂的方式进行再润滑。表1根据轴承尺寸和转速推荐再润滑量，它是由正常温度下运转50个小时的再润滑周期来确定的。

　　如果使用连续供给的集中润滑装置，每小时的所需油脂量m₁由下面的公式计算：

　　m₁=0.00004*D*B

　　其中：

　　m₁=每小时所需油脂量[g/h]

　　D=轴承外圈直径[mm]

　　B=轴承宽度[mm]

　　迷宫式密封需要每周再润滑1次，如果工况恶劣的话（如灰尘、潮湿、高温），需要缩短再润滑周期。润滑密封的油脂须与轴承所用油脂相同。

　　2、油润滑

　　如果转速超过脂润滑的正常范围（例如，速度参数n.dm≥300000min–1.mm)，则须选用油润滑。如果有外部热源或者维护的需要，也有必要选用油润滑。

　　我们推荐含极压添加剂及抗腐蚀剂的矿物油或合成油，也可以使用高质量的多级润滑油。

　　要求粘度比κ=ν/ν1≥2（ν：工作粘度；ν1：参考粘度）。

　　2.1油浴润滑

　　油浴润滑用于速度参数到n.dm=300000min–1·mm的场合，如果润滑油更换周期比较短，速度参数允许达到n·dm=500000min–1·mm。

　　这种润滑方式，润滑油由齿轮、偏心块或滚动体传送到滚动接触区域。

　　油位的设计，要使齿轮或偏心块能够浸入油中，以便形成旋涡效应。当轴承不工作时，油位必须达到最低滚动体的中心线，见图1。如果润滑油量充足，再润滑周期可以适当延长。如果轴承座内的空间不够，两轴承间的轴保护套也可以用作油池或者可以在两轴承间加一个油箱。

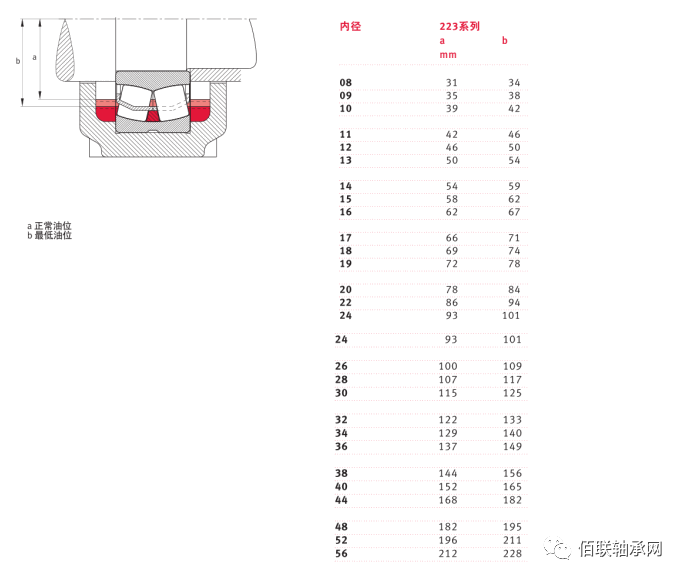

图1　静止时油位的确定

　　润滑油更换周期取决于油品的污染以及老化状况。润滑油量以及润滑油更换周期根据轴承内孔尺寸的不同来进行选择，参考值见图2。我们建议定期检查润滑油，根据检查的结果可以更加准确的确定润滑油更换周期。

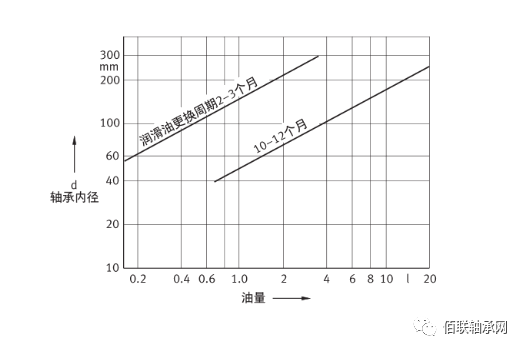

图2　根据轴承内径所推荐的不同润滑油量及润滑油更换周期

　　2.2循环油润滑。

　　如果速度参数超出油浴润滑的许用值，或者有其他特殊要求（散热要求高，油池偏小），必须采用循环油润滑。润滑油需通过轴承外圈的润滑油槽和油孔进入轴承内部。参考流量见图3。

　　为了使循环油能顺利流回油箱，回油管路和供油管路的截面需要相匹配（一般回油管为进油管的4～5倍）。在循环油润滑系统中，必须使用过滤器，以避免污染物或磨损的碎屑进入轴承内部，从而降低轴承运转寿命。

　　建议定期检查润滑油，根据检查的结果和实际工况，可以适当调整润滑油更换周期。

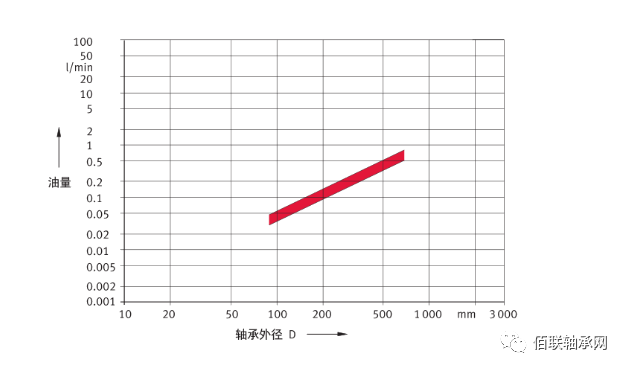

图3　振动机械用调心滚子轴承223系列的润滑油量最小参考流量

　　3、润滑剂推荐

　　振动筛轴承用润滑脂：

　　FAG Arcanol润滑脂的质量监控非常严格，对每个批次都进行100％检验。

　　正常温度润滑脂：

　　Arcanol MULTITOP

　　Arcanol LOAD400

　　Arcanol LOAD220

　　Arcanol VIB3

　　高温润滑脂：

　　Arcanol TEMP120

　　振动筛轴承用润滑油：

　　所选润滑油中的添加剂需经实践证明对轴承有效，一般而言，可以使用除硅油外的矿物油以及合成油。不建议使用含粘度指数改进剂的润滑油。
