轴承的代号的命名方法

1：基本代号

LR、LFR、ZKLN、ZKLF系列轴承-无锡钦盈机械有限公司2019年10月24日讯  表示轴承的基本类型、结构和尺寸，是轴承代号的基础，前置、后置代号是轴承的结构形状、尺寸、公差、技术要求有改变时，在基本代号左右添加的补充代号。

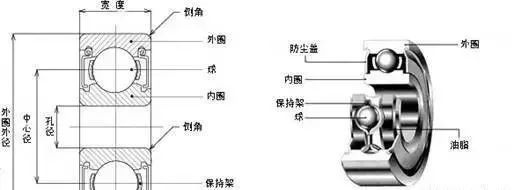

基本代号

类型代号-尺寸系列代号-内径代号

    轴承的尺寸系列代号由轴承的宽（高）度系列代号和直径代号组合而成

    直径系列系指对应同一轴承内径的外径系列分别7、8、9、0、1、2、3、4、5等外径

尺寸依次递增的直径系列。

    宽度系列系指同一轴承直径系列的宽度尺寸系列分别有8、0、1、2、3、4、5、6等

宽度尺寸依次递增的宽度系列

    推力轴承以高度系列对应于向心轴承的宽度系列有7、9、1、2等高度尺寸递增的

4个高度系列

    内径代号公称内径10到17例00到03 00=10 01=12 02=15 03=17   04以上×5，0.6到10（非整数）与尺寸系列代号之间用“/”分开  例618/2.5   d=2.5mm，1到9（整数）对深沟球轴承及角接触球轴承7、8、9直径系列内径与尺寸系列代号之间用“/”分开 例：深沟球轴承625 、618/5     d=5mm

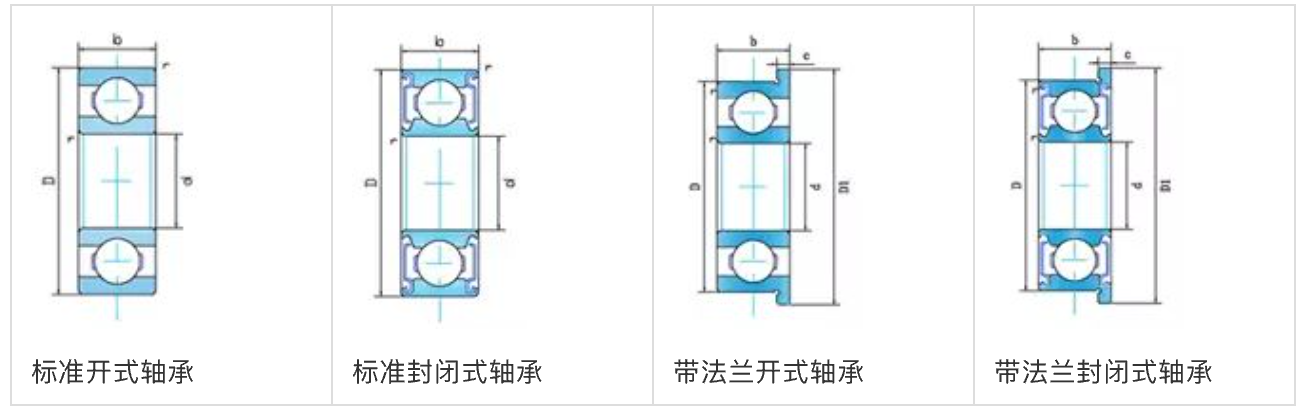

轴承形式

N 外圈无挡边    圆柱滚子轴承

NF外圈单挡边

NN双列圆柱滚子轴承

NFP 外圈单挡边，平当圈

NNU内圈无档边双列圆柱滚子轴承

NU 内圈无挡边

NJ内圈单挡边

NA 外圈带双锁圈的滚针轴承

NUJ内圈无挡边，带斜挡圈

NH 内圈单挡边，带斜挡圈

NUP 内圈单挡边，平挡圈

RNU 无内圈

RN 无外圈

前置代号的含义

F    凸缘外圈的向心球轴承（紧使用d≤10mm）

L    可分离轴承的可分离内圈或外圈

R    不带可分离内圈或外圈的轴承滚针轴承仅适用于NA型

WS   推力圆柱滚子轴承轴圈

GS   推力圆柱滚子轴承座圈

KOW  无轴圈推力轴承

KIW  无座圈推力轴承

LR   带可分离内圈或外圈与滚动体组件轴承

K    滚子无保持架组件

例：

6 2 03 ZZ C3       6指深沟球轴承 2 直径系列2 03内径17mm ZZ双防尘盖  C3径向游隙

7 2 20 A DB C3   7指角接触球轴承 2直径系列 20 内径100mm  A指角度为30度DB背对背组合

1 2 06 K+H206X   1指调心球轴承 2直径系列 06内径为30mm K锥度1：12 H206X指紧定套

32318H=NU318MCM   N指圆柱滚子轴承 3直径系列 18 内径90mm  M指保持架为铜  CM电机径向游隙 CM经常表示在深沟球、圆柱滚子轴承后置

HR30207J    HR高负荷轴承  3圆锥滚子轴承  0 宽度系列  2直径系列  07 内径35mmJ指外圈滚动道直径、角度、宽度与ISO一制

FAG 代号   前置代号

R      不带可分离内圈或外圈轴承

GS.    推力圆柱滚子轴承座圈        GS.81112

K.     滚动体与保持架的组合件      K.81108

WS.    推力圆柱滚子轴承轴圈        K.81112

后置代号

1:内部结构       A B C D E

C:15°接触角     B:40°接触角      E:25°接触角

实体保持架

TV：    玻璃纤维增强聚酰胺实体保持架，钢球引导。

TVH：   玻璃纤维增强聚酰胺自锁兜孔型实体保持架，钢球引导。

TVP：   玻璃纤维增强聚酰胺窗式实体保持架，钢球引导。

TVP2：  玻璃纤维增强聚酰胺实体保持架，滚子引导。

TVPB：  玻璃纤维增强聚酰胺实体保持架，内圈引导（推力滚子轴承为轴引导）

TVPB1：玻璃纤维增强聚酰胺窗式实体保持架，轴引导（推力滚子轴承）

通用配对型轴承，可任意（串联，面对面或背靠背）配对安装，后置代号为UA、UO、UL

.UA     在轴承面对面或背靠背安装时有小的轴向游隙。

.UO     在轴承面对面或背靠背安装时无游隙。

.UL     在轴承面对面或背靠背安装时有轻度预过盈。

无保持架

V:     满装滚动体轴承。例: NU207V

VT:    带隔离球或滚子的满装滚动体轴承。例: 51120VT

特殊技术材料

F..     连续编号的制造技术条件。例:F80 轴承内、外径公差及径向游隙压缩。

K..     连续编号的检查技术条件。例:K5轴承内、外径公差压缩。

.ZB2    滚针两端的凸度大于一般的技术要求。

.ZB     直径 大于80mm以上的带凸度的圆柱滚子。

密封于防尘

RSR     轴承一面带防尘圈

.2RSR   轴承两面带防尘圈

ZR      轴承一面带防尘盖

.2ZR    轴承两面带防尘盖

ZRN     轴承一面带防尘盖,另一面外圈上带止动槽

.2ZRN   轴承两面带防尘盖,外圈上带止动槽

NSK        前置代号

F :     凸缘外圈的深沟轴承适用于d＜10mm  F605

HR：    告负在圆锥滚子轴承 HR30207 J

MF：    特定尺寸突缘外圆深沟球轴承d＜10mm  MF52

MR：    特定尺寸的深沟球轴承d＜10mm MR31

E4：    外圈带油槽油孔

后置代号

A:      角接触球轴承,接触角30° 7202A

ER：   低噪音

CM：   电机适用、噪音低

A5:     角接触球轴承接触角25°

B:      角接触球轴承,接触角40°

C:      角接触球轴承,接触角1 5°

C:      圆锥滚子轴承接触角20°

D:      圆锥滚子轴承,接触角28°

E:      高负荷圆柱滚子轴承

H:      高负荷推力调心滚子轴承

C.CA.CD 高负荷调心滚子轴承

CA      带黄铜实体保持架

CD      带冲压保持架

C、CA  （带黄铜实体保持架）、CD（带冲压保持架）都属于高负载调心滚子轴承

材料

M       铜合金实体保持架 例:NU230

EM   M  后置铜合金 L1 G1 G2

T       合成树脂保持架（TY）   例:NU206 ET

W       冲压保持架（钢）

H       不锈钢

V       无保持架

密封圈、防尘盖

Z ZS    一面带钢板的防尘盖

ZZ ZZS  两面带钢板的防尘盖

D  DU   一面带接触式橡胶密封圈

DD DDU  两面带接触式橡胶密封圈

V       一面带非接触式橡胶密封圈

VV      两面带非接触式橡胶密封圈

N       外圈带止动槽

Z      单面防尘盖（铁）

RS     单面密封圈，黑色胶盖

E4     外圈带油槽、油孔

E      套圈上有切口或油口

特殊规格：

S11    调心滚子轴承，使用温度限制在200°以下

X29    使用温度限制在250°以下

X28    使用温度限制在200°以下

X26    使用温度限制在150°以下

NTN前置代号 补充代号

TK    高速轴承

TS    进行过尺寸稳定化处理的高温轴承

M     表面镀层轴承

F     不锈钢轴承

H     高速钢轴承

N     特殊材料轴承

TM    特殊热处理的长寿命轴承

EC    膨胀补偿轴承

ET    ET圆锥滚子轴承

B     标准保持架（钢）

L1    表示保持架为铜

D1    外圈带油槽油孔

密封于防尘NTN

LLB   带合成橡胶密封圈（非接触形）

LLU   带合成橡胶密封圈  (接触形）

ZZ    带钢板防尘盖

ZZA   带非紧固式钢板防尘盖

套圈形状

D     带油孔

K     内径1：12圆锥轴承

K30   内径1：30圆锥轴承

N     带坏形槽

NR    带止动环

DB    背靠背成对安装

DF    面对面成对安装

DT    串联成对安装

D2    两个同型号轴承成对安装

G     自由成对安装

轴承游隙，预载荷代号

C2   比标准游隙小。

CN   轴承的标准游隙。

C3   比标准游隙大。

C4   比C3游隙大。

CM   电动机用径向游隙。

NA   非互换性游隙。（放在游隙符号之后）

/GL  轻预载荷

/GN  标准预载荷

/GM  中预载荷

/GH  重预载荷

KOYO轴承补充代号前置代号

C      圆柱滚子轴承附件                      例：C00210

45C    成对安装圆锥滚子轴承，面对面安装      例：45C30210

46C    成对安装圆锥滚子轴承，背对背安装      例：46C30210

4CRI   4列圆柱滚子轴承内圈                   例：4CRI4560F

4CRO   4列圆柱滚子轴承外圈                   例：4CRO660AF

E      磁电机球轴承，外径公差为正公差         例：E10

EN     磁电机球轴承，外径公差为负公差         例：EN10

IR     滚针轴承内圈（英制）                   例：IR1212

IRA    滚针轴承内圈，比IR系列宽（英制）      例：IRA20

IRM    滚针轴承内圈                           例：IRM710

M      最大载荷容量型球轴承                   例：M6311

OR     滚针轴承，只有外圈                     例：OR10876

U      推力球轴承调心圈封圈

F      深沟球轴承带凸缘                       例：F603

TR     尺寸非标准的单列圆锥滚子轴承           例：TR060702

W      宽型，深沟球轴承                       例：W602ZZX

内部结构代号保持架引导代号

R：   加强型深沟轴承（圆柱滚子轴承、滚针轴承、圆锥滚子轴承）

G：   套圈两侧加工成相同平面差的角接触球轴承（采用C2游隙）

GST：采用标准（CN）角接触球轴承

J：   外圈小端直径、接触角和外圈宽度符合ISO标准的圆柱滚子轴承

调心滚子轴承的内部规格

R：   非对称球面滚子，带切制保持架

RH：  对称球面滚子、带冲压保持架

RHA：对称球面滚子、带整体型、切制保持架

SR：  对称球面滚子带合成树脂成型保持架

KOYO轴承        密封于防尘

OR    球轴承带O型密封圈                       例：6201+OR

PK    单面、双唇接触式，合成橡胶密封

2PK   双面双唇接触式合成橡胶密封

RS    单面接触式合成橡胶密封

2RS   双面接触式合成橡胶密封                 接触式密封圈

U     一面带接触式合成橡胶密封的滚针轴承

UU    两面带接触式合成橡胶密封的滚针轴承

RU    单面、非接触式合成橡胶密封

2RU   双面非接触式合成橡胶密封      非接触式密封圈

ZU    单侧面密封圈

2ZU   双侧面密封圈

Z     单面钢制防尘盖

ZL    单面，L型内径的钢制防尘盖

ZZ    双面钢制防尘盖

ZX    单面，止动环压紧的钢制防尘盖防尘盖

ZXL   由止动环压紧L型内径单面钢制防尘盖

ZZL   钢制防尘盖，双面，L型内径

ZZX   钢制防尘盖，双面、由止动环压紧

ZZXL  钢制防尘盖，双面，由止动环压紧，L型内径

超径接触式密封圈

RD：  单侧面密封圈

2RD：双侧面密封圈

E：

F：   渗碳钢

H：

Y：

ST：  不锈钢

无表示的是高碳铬轴承钢

SH：  特殊热处理

SO：  ＜150°

S1：  ≤200°

S2：  ≤250°

SKF  前置代号

GS    推力圆柱滚子轴承、推力滚针轴承座圈

K     推力滚子和保持架的组合件

L     分离型轴承的单一内圈或外圈

R     除去单一内圈或外圈的分离型轴承

WS    推力圆柱滚子，推力滚针轴承轴圈

后置代号

ACD   接触角度为25°

B     接触角度为40°

CC    接触角度为12°  单列角接触球轴承

BE    接触角度为40°的BE型轴承，钢球加大，以玻璃纤维增强尼龙6.6 保持架为标准保持架

CD    接触角度为15°

A     外径≤90mm轴承的标准设计，没有装球缺口，采用玻璃纤维增强尼龙6.6保持架为标准双列角接触球轴承

E     轴承一侧有装球缺口，可装较多钢球，因此具有较高的径向及轴向承载能力。

调心滚子轴承

CAC 、ECA、ECAC、CA       这些设计用于大尺寸的轴承，滚子成对称型 。内圈两侧具有固定挡边，活动中挡圈以内圈引导。保持架为整体黄铜或钢制实体架。CAC及ECAC型轴承磙子和滚道表面优化加工，有助于滚子引导，并可减少摩擦。ECAC型有加强滚子，以提高负荷能力。

CC、C、EC                这类滚子呈对称型，内圈无挡边。每列滚子带有冲压钢板保持架。活动中挡圈由内圈引导。EC型轴承采用加强滚子，以提高负荷能力。CC型轴承滚子和滚道表面经优化加工，有助于滚子引导，并可减少摩擦。

圆柱滚子轴承

CA、CB、CC             通用配对型单列角接触轴承，可任意（串联、面对面或背靠背）配对安装。背对背或面对面排列时，轴向安装前内部间隙与正常值之比：小（CA）正常（CB）较大（CA）

2F：                   外球面球轴承两侧带甩档圈。

2FF：                  外球面球轴承两侧带组合甩尘档圈。

LS：                   轴承一面具有接触式密封，内圈无密封凹槽。

2LS                    轴承两面具有LS密封。

N：                    轴承外圈上又止动槽。

保持架

MA:   黄铜机制保持架，外圈引导。

保持架后置代号客家数字，表示不同的设计或材料

F：   钢或特殊铸铁制实体保持架。

J：   钢板冲压成形保持架。

M：   轻合金实体保持架。

MP：  黄铜实体保持架。

P：   玻璃纤维增强尼龙6.6模注保持架。

TN：  工程塑料模注保持架。

Y：   铜板冲压成形保持架。

V：  满滚子轴承（无保持架）

VH： 由分离型滚子组合件构成的满滚子轴承（圆柱滚子轴承）

润滑剂的补充

/W------不能补充润滑油（无润滑油槽及油孔）

/W20----轴承外圈有3个润滑油孔

/W33----轴承外圈有润滑油槽及3个油孔

/W33X---轴承外圈有润滑油槽及6个油孔

DKF   前置代号（德国，国营莱比锡球轴承厂）90年11月并入FAG

A     角接触球轴承保持架，外圈引导

B     角接触球轴承保持架，内圈引导

R     圆柱滚子或圆锥滚子轴承的一个套圈与保持架和滚动体的组合件

DKF  后置代号

A、B、C、D、E、P 轴承内部结构改变

B                接触角为40度的角接触球轴承

C1～C5      各种不同游隙组，游隙数值可从样品中查到

Cg              特地噪音级

F                钢制实体保持架

FA              钢制实体保持架，外圈引导

FB              钢制实体保持架，内圈引导

J                钢板冲压保持架

K               圆锥孔轴承     锥度1：12

WB            角接触球轴承，背靠背成对双联

WF            角接触球轴承，面对面成对双联

WT            角接触球轴承，串联成双联

Z               一面带防尘盖

ZN            一面带防尘盖，另一面带止动槽

ZNB         防尘盖和止动槽在轴承同一面

ZZ           双面带防尘盖

TA          酚醛层压布管保持架，外圈引导

TB         酚醛层压布管保持架，内圈引导

TN         实体塑料（聚酰胺）保持架，滚体引导

T           酚醛层压布管保持架，滚动体引导

TNH      塑料（聚酰胺)自锁兜孔型保持架，滚动体引导

V          无保持架，满滚动体
