滑动轴承为什么会发生损伤以及有什么形式？

LR、LFR、ZKLN、ZKLF系列轴承-无锡钦盈机械有限公司2019年11月7日讯  在安装时，如果轴瓦安装不正确，引起扭曲或局部接触，在工作时就很容易使轴瓦局部损坏。

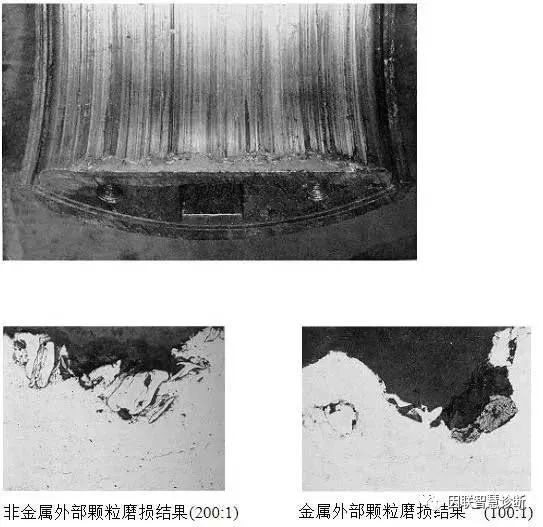

2. 磨粒磨损

进入轴承间隙间的硬颗粒（如灰尘、砂粒等）有的嵌入轴承表面，有的游离于间隙中并随轴一起转动，它们都将对轴颈和轴承表面起研磨作用。在起动、停车或轴颈发生边缘接触时，它们都加剧轴承磨损，导致几何形状改变、精度丧失，轴间隙加大，使轴承性能在预期寿命前急剧恶化。

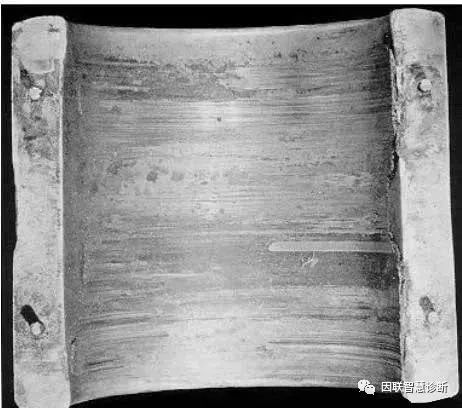

3. 咬粘（胶合）

当轴承温升过高，载荷过大，油膜破裂时，在润滑油供应不足条件下，轴颈和轴的相对运动表面材料发生粘附和迁移，从而造成轴承损坏。咬粘有时甚至可能导致相对运动中止。

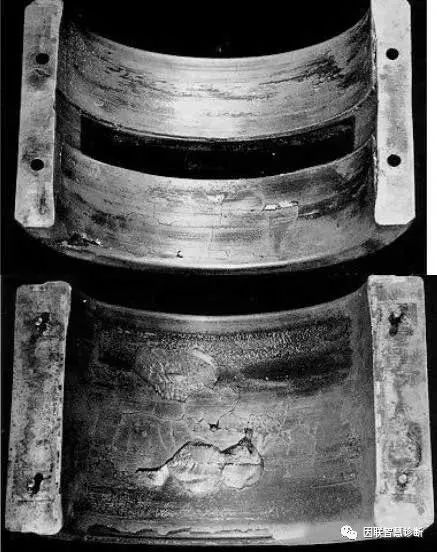

4. 疲劳剥落

在载荷反复作用下，轴承表面出现与滑动方向垂直的疲劳裂纹，当裂纹向轴承衬与衬背结合面扩展后，造成轴承衬材料的剥落。它与轴承衬和衬背因结合不良或结合力不足造成轴承衬的剥离有些相似，但疲劳剥落周边不规则，结合不良造成的剥离则周边比较光滑。

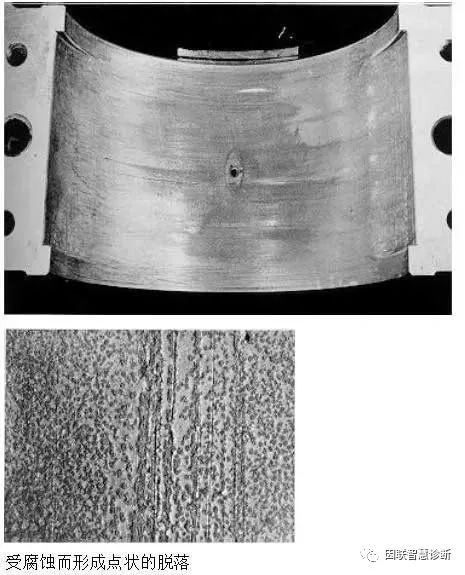

5. 腐蚀

润滑剂在使用中不断氧化，所生成的酸性物质对轴承材料有腐蚀性，特别是对铸造铜铅合金中的铅，易受腐蚀而形成点状的脱落。氧对锡基巴氏合金的腐蚀，会使轴承表面形成一层由SnO2和SnO混合组成的黑色硬质覆盖层，它能擦伤轴颈表面，并使轴承间隙变小。此外，硫对含银或含铜的轴承材料的腐蚀，润滑油中水分对铜铅合金的腐蚀，都应予以注意。

此外，由于工作条件不同，滑动轴承还可能出现气蚀、流体侵蚀、电侵蚀和微动磨损等损伤。

滑动轴承在工作时由于轴颈与轴瓦的接触会产生摩擦，导致表面发热、磨损甚而"咬死"，所以在设计轴承时，应选用减摩性好的滑动轴承材料制造轴瓦，合适的润滑剂并采用合适的供应方法，改善轴承的结构以获得厚膜润滑等。

2. 部分企业在生产中使用的防锈润滑油、清洗煤油等产品的质量达不到工艺技术规定的要求。

3. 由于涂装机轴承钢价格一降再降，从而造成涂装机轴承钢材质量逐渐下滑。如钢材中非金属杂质含量偏高（钢材中硫含量的升高使材料自身抗锈蚀性能下降），金相组织偏差等。现在生产企业所用的涂装机轴承钢来源比较杂，钢材质量更是鱼龙混珠。

4. 部分企业的环境条件较差，空气中有害物含量高，周转场地太小，难以进行有效的防锈处理。再加上天气炎热，生产工人违反防锈规程等现象也不乏存在。

5. 一些企业的防锈纸、尼龙纸（袋）和塑料筒等涂装机滑动轴承包装材料不符合滚动涂装机轴承油封防锈包装的要求也是造成锈蚀的因素之一。

6. 部分企业涂装机滑动轴承套圈的车削余量和磨削余量偏小，外圆上的氧化皮、脱碳层未能完全去除也是原因之一。
